Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX130W

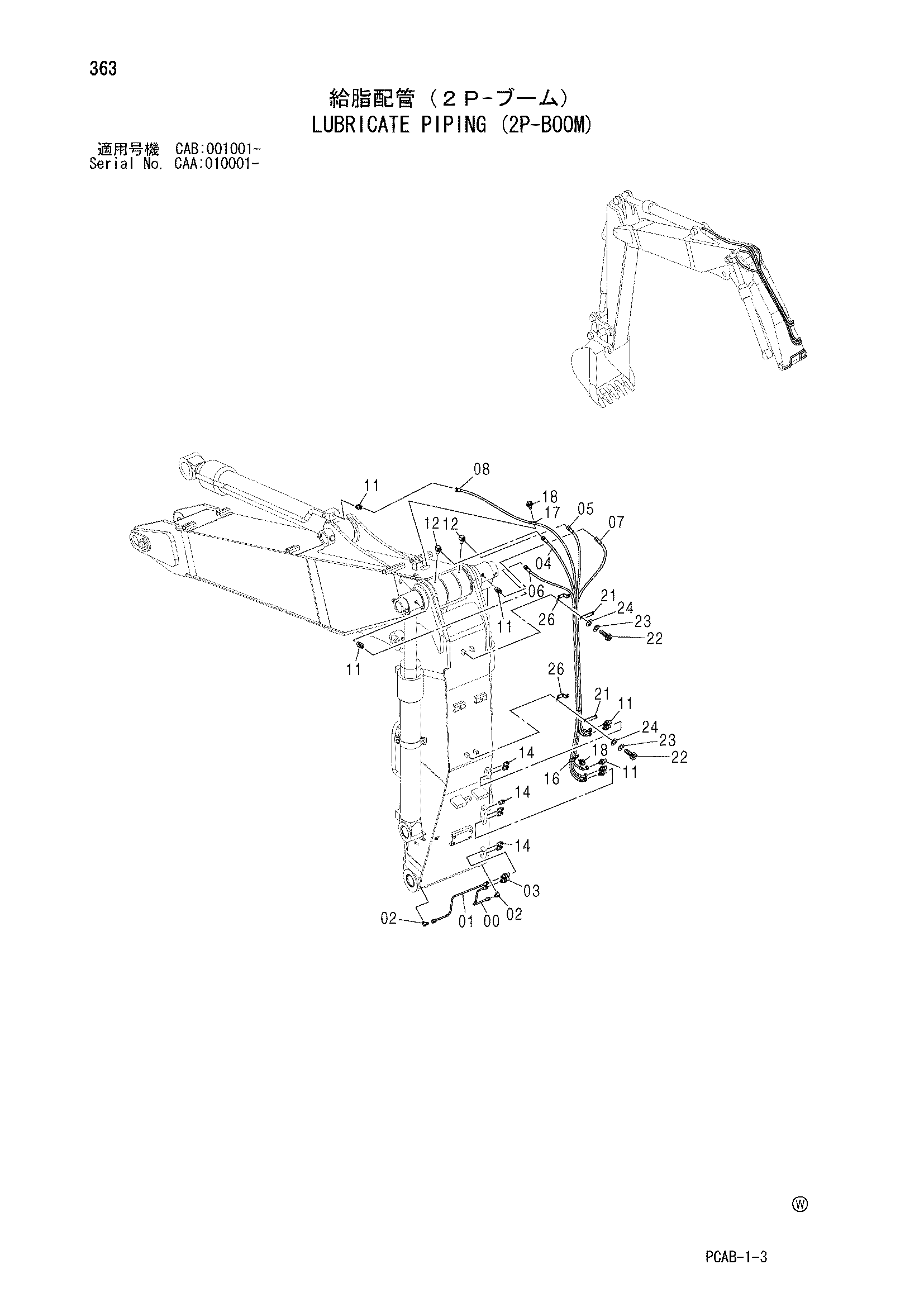

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361021 | Трубка | 1 |
| 01 | 4370492 | Трубка | 1 |
| 02 | 4345297 | Штуцер трубки | 2 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | 4437938 | Пластиковый шланг | 1 |
| 05 | 4478771 | Пластиковый шланг | 1 |
| 06 | 4478777 | Пластиковый шланг | 1 |
| 07 | 4478776 | Пластиковый шланг | 1 |
| 08 | 4478778 | Пластиковый шланг | 1 |
| 11 | 4154651 | Адаптер | 8 |
| 12 | 4298746 | Угловой штуцер | 2 |
| 14 | J75482 | Пресс-маслёнка | 7 |
| 16 | 4252877 | Зажим | 1 |
| 17 | 4190261 | Зажим | 1 |
| 18 | J011016 | Болт с шайбой | 2 |
| 18 | J271016 замена: J901016 | Болт с шайбой | 2 |
| 21 | 4474797 | Хомут шланга | 2 |
| 22 | J780620 | Болт с внутренним шестигранником | 4 |
| 23 | A590906 | Пружинная шайба | 4 |
| 24 | A590106 | Плоская шайба | 4 |
| 26 | 4474796 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
