Тормоз трубопроводы (2-1) (верхняя платформа) — HITACHI ZX130W

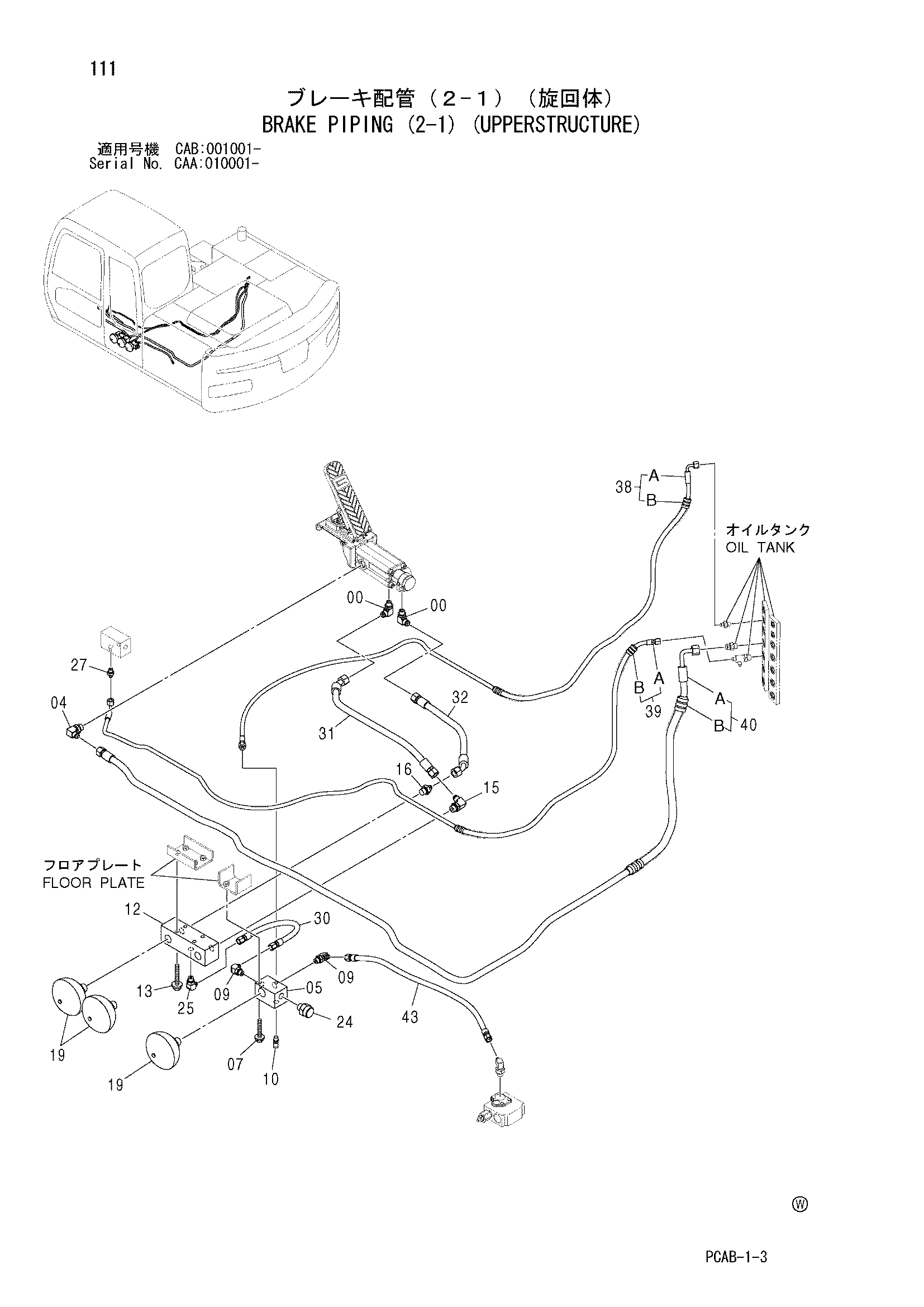

Заводская схема «Тормоз трубопроводы (2-1) (верхняя платформа)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852334 | Угловой штуцер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4475645 | Коллектор блок | 1 |
| 07 | J011080 | Болт с шайбой | 2 |
| 07 | J271080 замена: J901080 | Болт с шайбой | 2 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4447589 | Блок клапанов | 1 |
| 13 | J011085 | Болт с шайбой | 4 |
| 13 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 15 | A852344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852144 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4459332 | Гидроаккумулятор | 3 |
| 24 | 4459498 | Датчик давления | 1 |
| 25 | A852333 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852122 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4295828 | Шланг | 1 |
| 31 | 4466518 | Шланг | 1 |
| 32 | 4466512 | Шланг | 1 |
| 38 | 9222947 | Шланг в сборе | 1 |
| 38A | 4488510 | Шланг (DB) | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | 9222946 | Шланг в сборе | 1 |
| 39A | 4488511 | Шланг (DZ) | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | 9224851 | Шланг в сборе | 1 |
| 40A | 4601129 | Шланг (BT) | 1 |
| 40B | 4327294 | Защитный кожух | 2 |
| 43 | 4613271 | Шланг (BP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
