Пилотные гидролинии (E-2) — HITACHI ZX130W

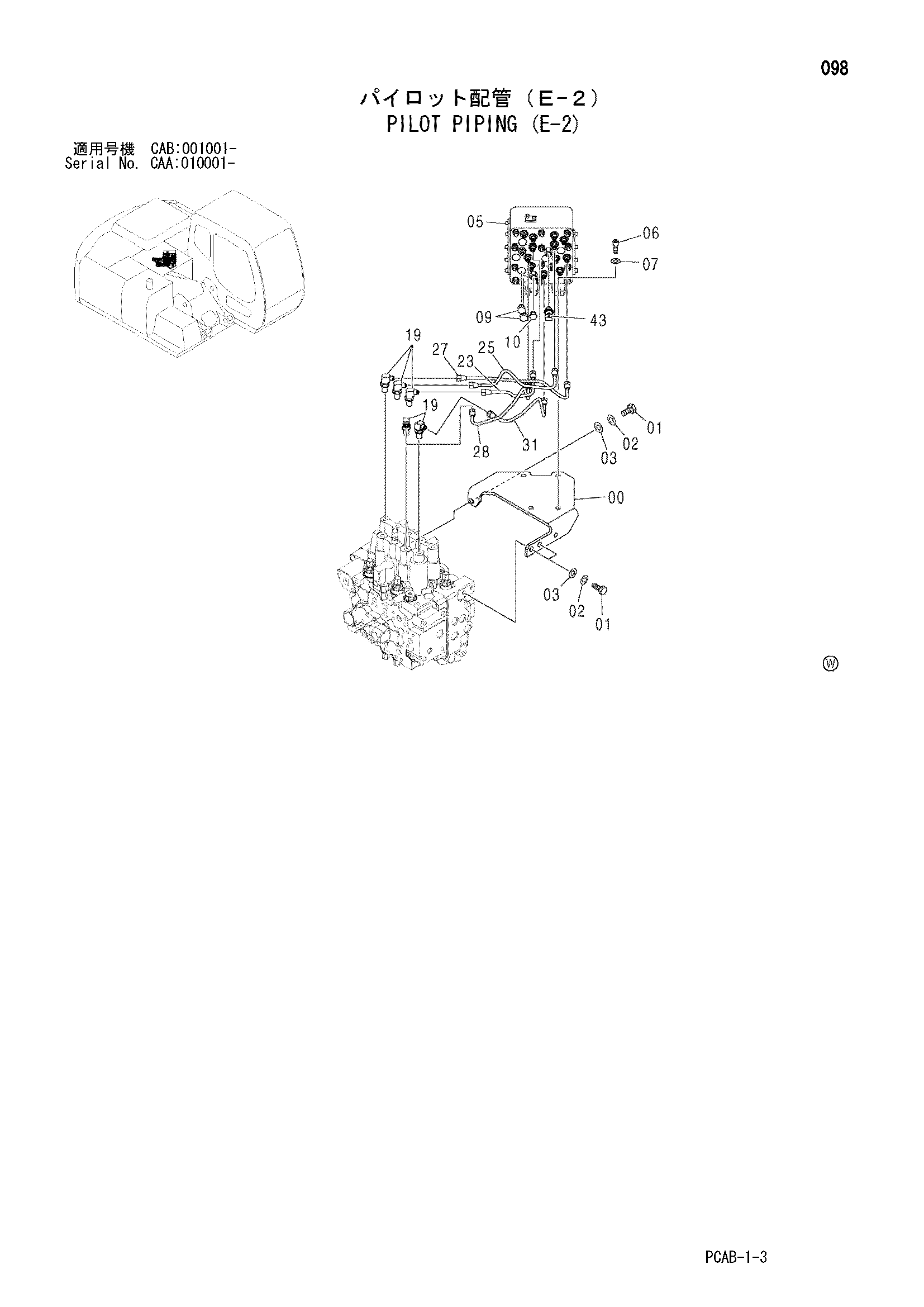

Заводская схема «Пилотные гидролинии (E-2)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081659 | Кронштейн | 1 |
| 01 | J901435 | Болт | 3 |
| 02 | A590914 | Пружинная шайба | 3 |
| 03 | A590114 | Плоская шайба | 3 |
| 05 | 4468336 | Челночный клапан | 1 |
| 06 | J781040 | Болт с внутренним шестигранником | 4 |
| 07 | A590110 | Плоская шайба | 4 |
| 09 | A885003 | Пробка | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A885002 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4420392 | Штуцер трубки | 5 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4452290 | Трубка | 1 |
| 25 | 4452341 | Трубка | 1 |
| 27 | 4452342 | Трубка | 1 |
| 28 | 4483164 | Трубка | 1 |
| 31 | 4483165 | Трубка | 1 |
| 43 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
