Гидролинии рабочего оборудования (1) — HITACHI ZX130W

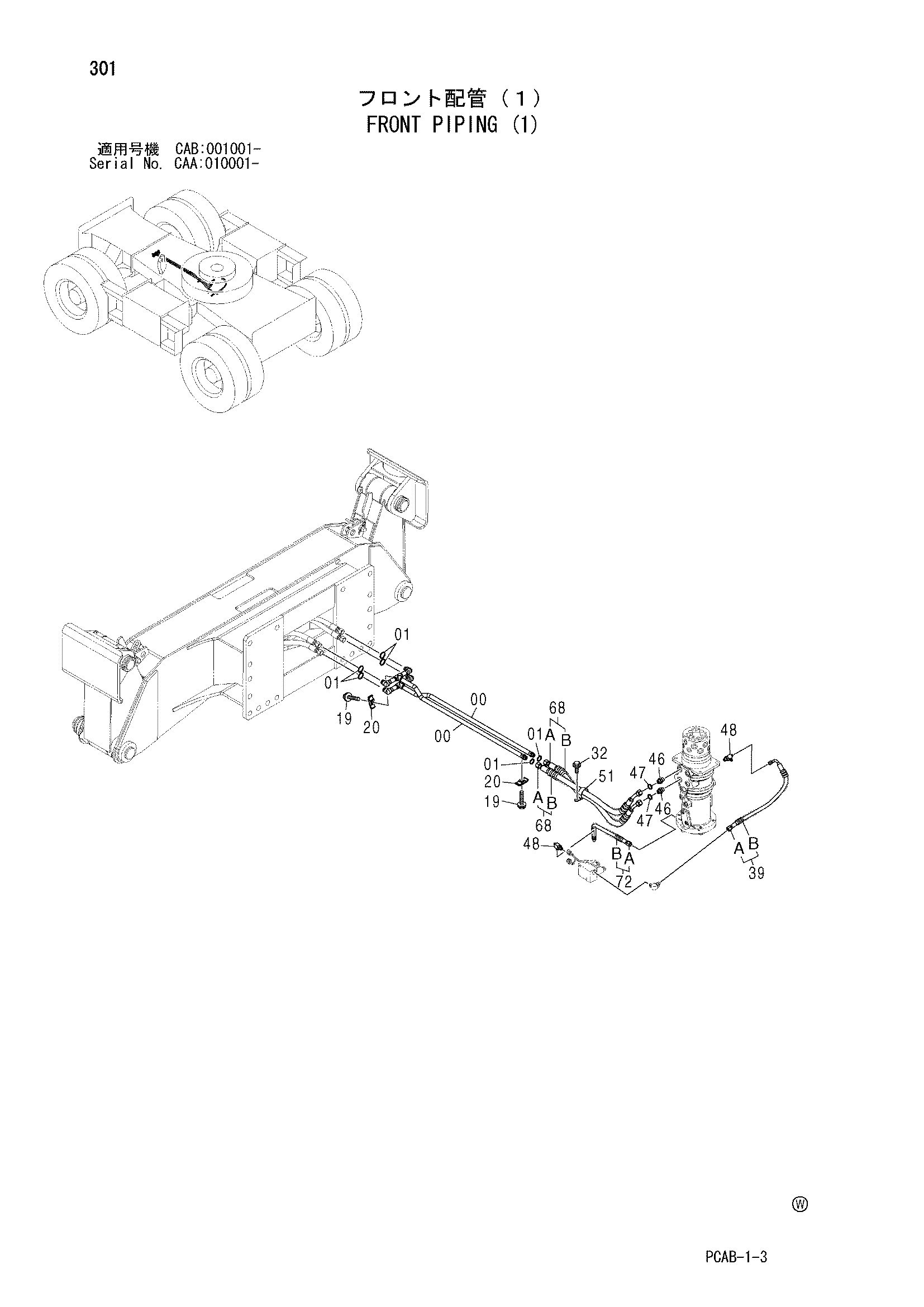

Заводская схема «Гидролинии рабочего оборудования (1)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086884 | Трубка | 2 |
| 01 | 4138938 | Уплотнительное кольцо | 6 |
| 19 | J021255 | Болт с шайбой | 2 |
| 19 | J271255 замена: J901255 | Болт с шайбой | 2 |
| 20 | 4189858 | Хомут трубки | 2 |
| 32 | J021025 | Болт с шайбой | 1 |
| 32 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 39 | 9225307 | Шланг в сборе | 1 |
| 39A | 4467088 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 1 |
| 46 | A853144 | Адаптер | 2 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4138938 | Уплотнительное кольцо | 2 |
| 48 | A852433 | Тройник | 2 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4190265 | Зажим (50) | 1 |
| 68 | 9224599 | Шланг в сборе | 2 |
| 68A | 4600685 | Шланг | 1 |
| 68B | 4327294 | Защитный кожух | 2 |
| 72 | 9213807 | Шланг в сборе | 1 |
| 72A | 4473368 | Шланг (JD) | 1 |
| 72B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
