Гидробак — HITACHI ZX130W

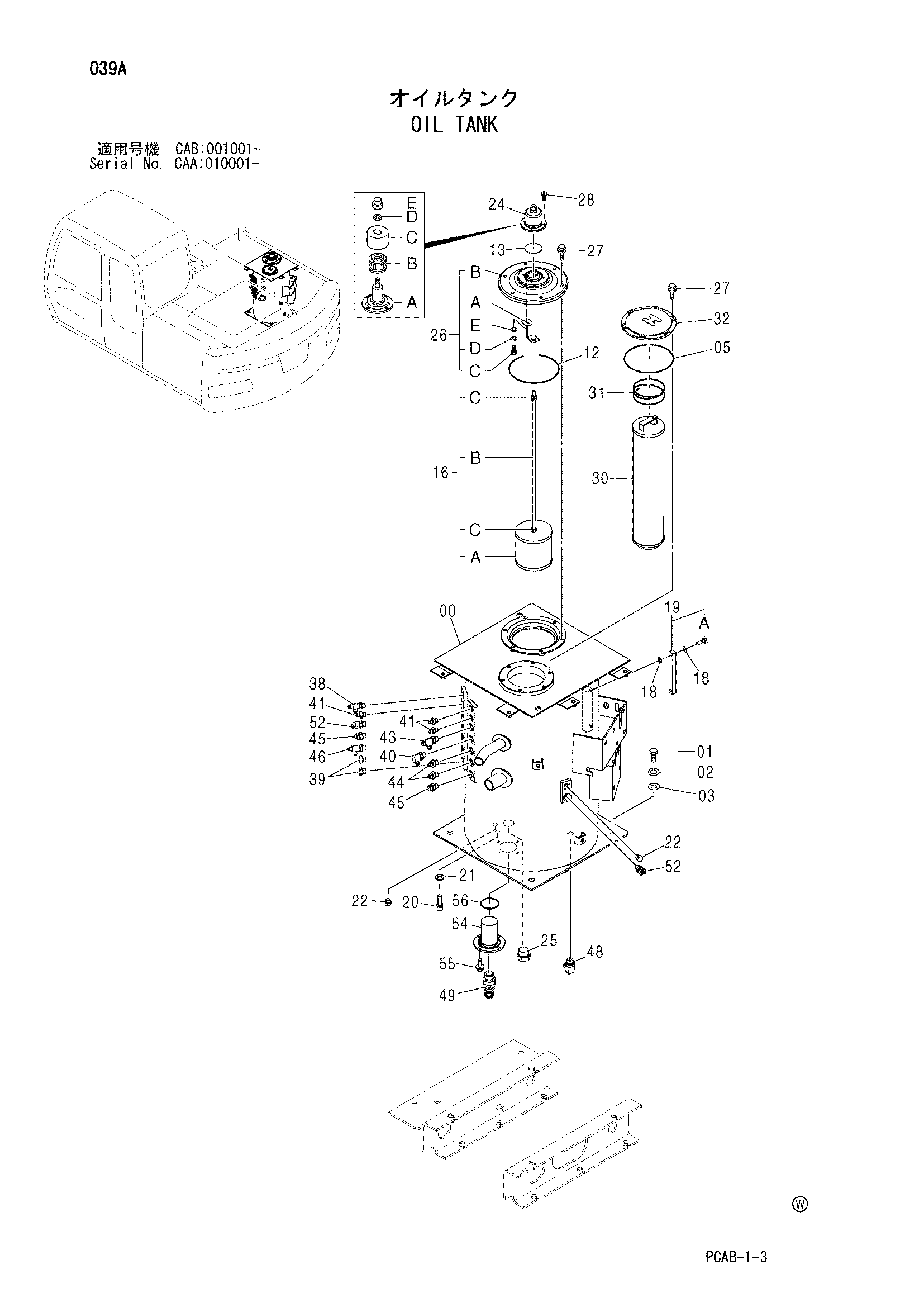

Заводская схема «Гидробак» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008586 | Гидробак | 1 |
| 01 | J921640 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 05 | 997330 | Уплотнительное кольцо | 1 |
| 12 | A810160 | Уплотнительное кольцо | 1 |
| 13 | A810060 | Уплотнительное кольцо | 1 |
| 16 | 4424867 | Всасывающий фильтр | 1 |
| 16A | 4285577 | Сетчатый фильтр | 1 |
| 16B | 4454418 | Шток | 1 |
| 16C | J950010 | Гайка | 3 |
| 18 | 449558 | Уплотнительная шайба | 4 |
| 19 | 8053499 | Указатель уровня | 1 |
| 19A | 4100967 | Болт | 2 |
| 20 | 4250260 | Датчик | 1 |
| 21 | 4250261 | Прокладка | 1 |
| 22 | A885002 | Пробка | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4434017 | Сапун | 1 |
| 24A | 4437833 | Корпус | 1 |
| 24B | 4437838 | Элемент | 1 |
| 24C | 4437837 | Крышка | 1 |
| 24D | 4371825 | Гайка | 1 |
| 24E | 4437836 | Колпачок | 1 |
| 25 | A885008 | Пробка | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 9184556 | Крышка в сборе | 1 |
| 26A | 4408661 | Кронштейн | 1 |
| 26B | 1025093 | Крышка | 1 |
| 26C | 4350623 | Болт | 1 |
| 26D | 4225466 | Пружинная шайба | 1 |
| 26E | 4225472 | Плоская шайба | 1 |
| 27 | J021025 | Болт с шайбой | 12 |
| 27 | J271025 замена: J901025 | Болт с шайбой | 12 |
| 28 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 28 | J780616 | Болт с внутренним шестигранником | 4 |
| 30 | 4443596 | Фильтрующий элемент | 1 |
| 31 | 4444482 | Пружина | 1 |
| 32 | 4443782 | Крышка | 1 |
| 38 | A852422 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A885003 | Пробка | 2 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | A852333 | Угловой штуцер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A852122 | Адаптер | 3 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852433 | Тройник | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 2 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852134 | Адаптер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | A852432 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A852344 | Угловой штуцер | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | A853386 | Угловой штуцер | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | A852233 | Угловой штуцер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4479355 | Всасывающий фильтр | 1 |
| 55 | J020825 | Болт с шайбой | 4 |
| 55 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 56 | A810070 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
