Основные гидролинии (1) (2P-BOOM) — HITACHI ZX130W

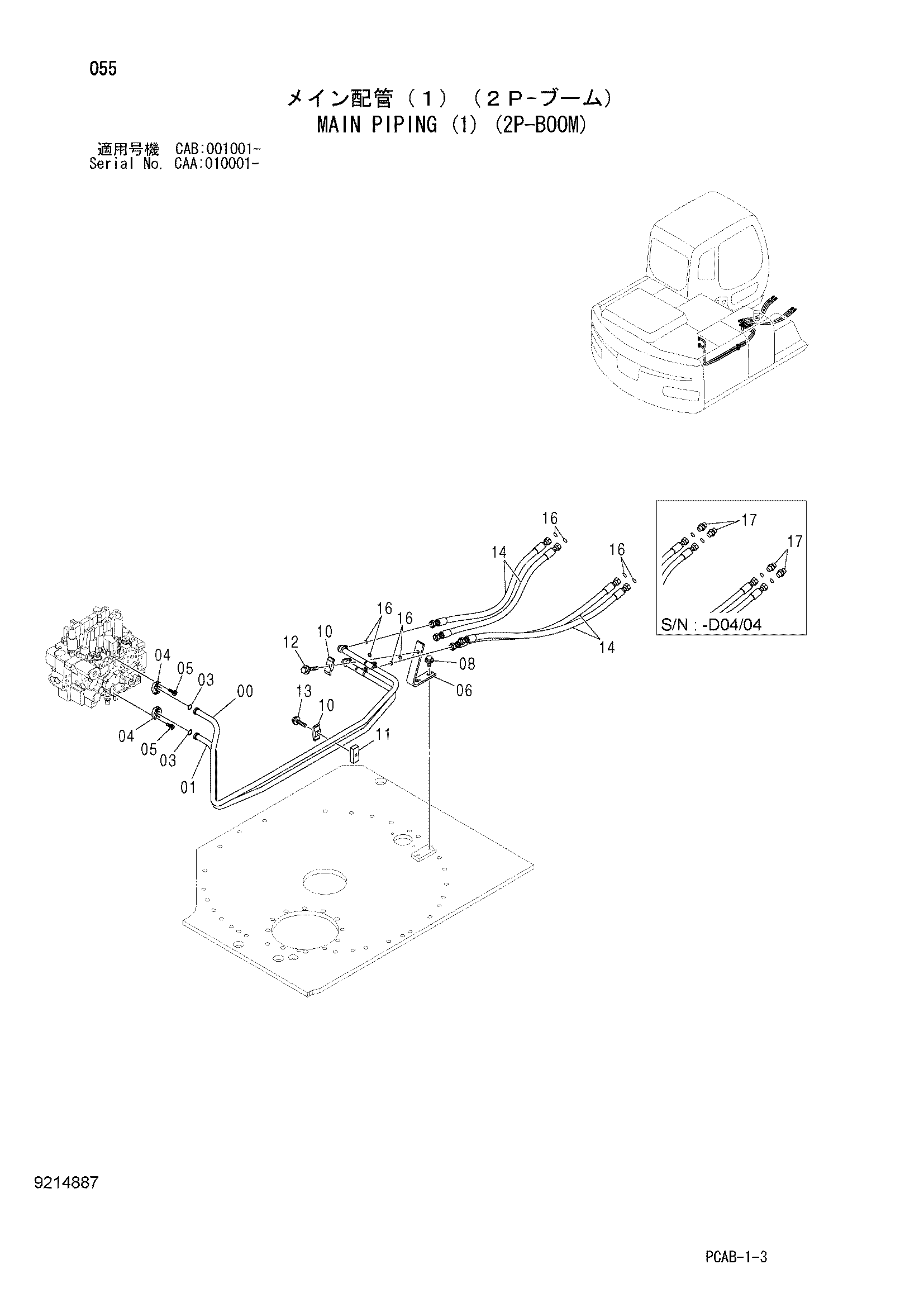

Заводская схема «Основные гидролинии (1) (2P-BOOM)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088457 | Трубка | 1 |
| 01 | 8088458 | Трубка | 1 |
| 03 | 4510167 | Уплотнительное кольцо | 2 |
| 04 | 4510173 | Разъёмный фланец | 4 |
| 05 | J780825 | Болт с внутренним шестигранником | 8 |
| 06 | 9760926 | Опора | 1 |
| 08 | J021225 | Болт с шайбой | 2 |
| 08 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 10 | 4189858 | Хомут трубки | 2 |
| 11 | 4369262 | Седло винта | 1 |
| 12 | J011260 | Болт с шайбой | 1 |
| 12 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 13 | J011250 | Болт с шайбой | 1 |
| 13 | J271250 замена: J901250 | Болт с шайбой | 1 |
| 14 | 4603738 | Шланг | 4 |
| 16 | 4138938 | Уплотнительное кольцо | 8 |
| 17 | A853144 | Адаптер | 4 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
