Всасывающие трубопроводы — HITACHI ZX130W

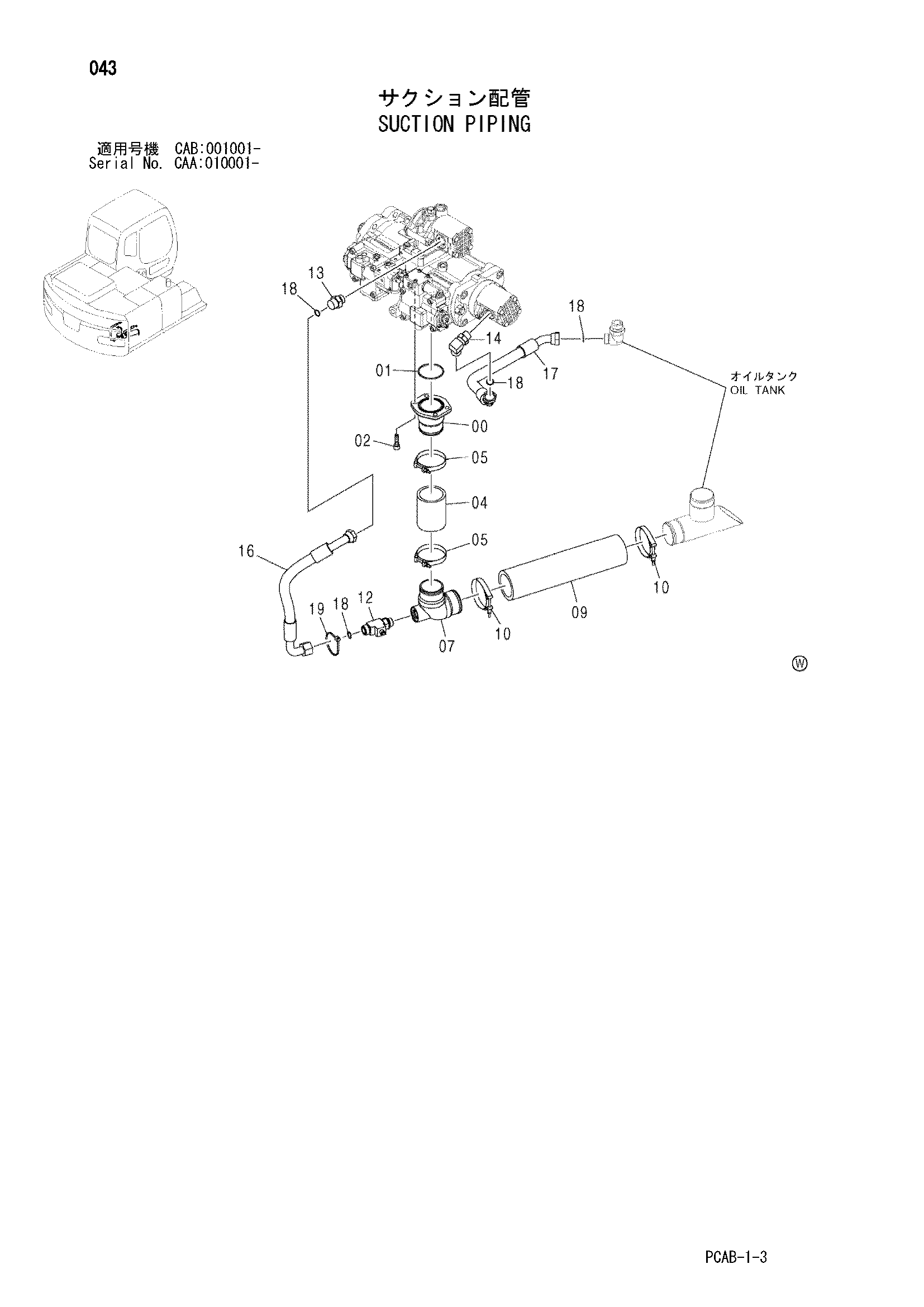

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3087133 | Всасывающая трубка | 1 |
| 01 | A811075 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 04 | 4478969 | Резиновый шланг | 1 |
| 05 | 4282483 | Хомут шланга | 2 |
| 07 | 3073276 | Всасывающая трубка | 1 |
| 09 | 4120310 | Резиновый шланг | 1 |
| 10 | 4263765 | Хомут шланга | 2 |
| 12 | 4277008 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | A853166 | Адаптер | 1 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4479662 | Шланг | 1 |
| 17 | 4479663 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
