Облицовка (4) — HITACHI ZX130W

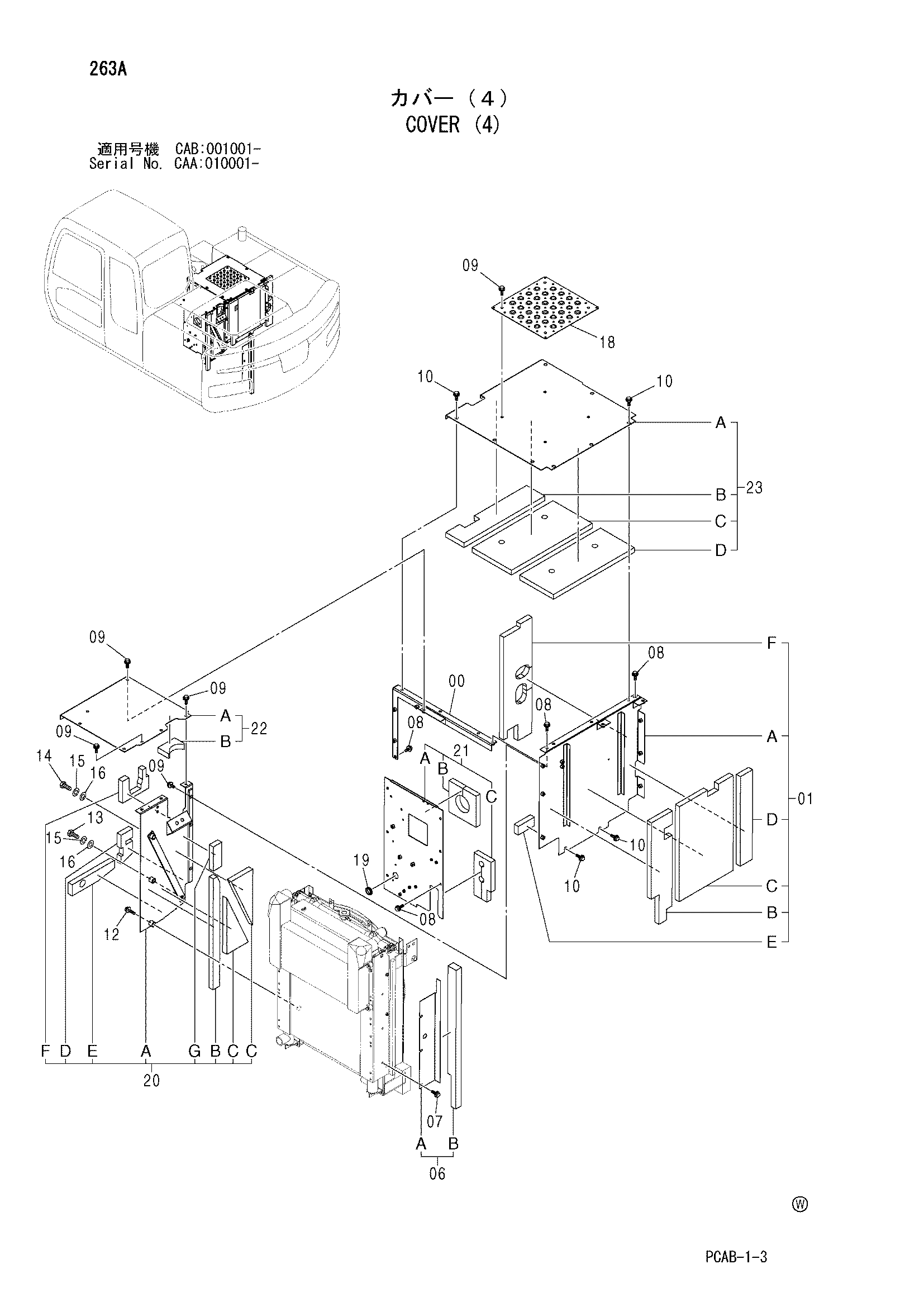

Заводская схема «Облицовка (4)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089577 | Опора | 1 |
| 01 | 7043816 | Крышка в сборе | 1 |
| 01A | 7044423 | Крышка | 1 |
| 01B | 4445658 | Резиновая прокладка | 1 |
| 01C | 4424572 | Резиновая прокладка | 1 |
| 01D | 4445659 | Резиновая прокладка | 1 |
| 01E | 4424576 | Резиновая прокладка | 1 |
| 01F | 4487591 | Резиновая прокладка | 1 |
| 06 | 8077334 | Крышка в сборе | 1 |
| 06A | 3086952 | Крышка | 1 |
| 06B | 4424526 | Резиновая прокладка | 1 |
| 07 | J020820 | Болт с шайбой | 3 |
| 07 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 08 | J021025 | Болт с шайбой | 6 |
| 08 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 09 | J021030 | Болт с шайбой | 11 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 11 |
| 10 | J031030 | Болт с шайбой | 10 |
| 10 | J281030 замена: J901030 | Болт с шайбой | 10 |
| 11 | J031035 | Болт с шайбой | 3 |
| 11 | J281035 замена: J901035 | Болт с шайбой | 3 |
| 12 | J031050 | Болт с шайбой | 2 |
| 12 | J281050 замена: J901050 | Болт с шайбой | 2 |
| 13 | J901640 | Болт | 1 |
| 14 | J901655 | Болт | 1 |
| 15 | A590916 | Пружинная шайба | 2 |
| 16 | A590116 | Плоская шайба | 2 |
| 18 | 3091337 | Крышка | 1 |
| 19 | 4146559 | Резиновая втулка | 1 |
| 20 | 7044580 | Крышка в сборе | 1 |
| 20A | 6021999 | Крышка | 1 |
| 20B | 4487587 | Резиновая прокладка | 1 |
| 20C | 4606781 | Резиновая прокладка | 2 |
| 20D | 4487589 | Резиновая прокладка | 1 |
| 20E | 4487590 | Резиновая прокладка | 1 |
| 20F | 4606807 | Резиновая прокладка | 1 |
| 20G | 4449730 | Резиновая прокладка | 1 |
| 21 | 7044658 | Крышка в сборе | 1 |
| 21A | 8092983 | Крышка | 1 |
| 21B | 3099720 | Резиновая прокладка | 1 |
| 21C | 3097334 | Резиновая прокладка | 1 |
| 22 | 8092992 | Крышка в сборе | 1 |
| 22A | 3099734 | Крышка | 1 |
| 22B | 4607012 | Резиновая прокладка | 1 |
| 23 | 7045039 | Крышка в сборе | 1 |
| 23A | 7045038 | Крышка | 1 |
| 23B | 4610139 | Резиновая прокладка | 1 |
| 23C | 4451967 | Резиновая прокладка | 1 |
| 23D | 4451968 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
