Рулевое управление трубопроводы (верхняя платформа) (2) — HITACHI ZX130W

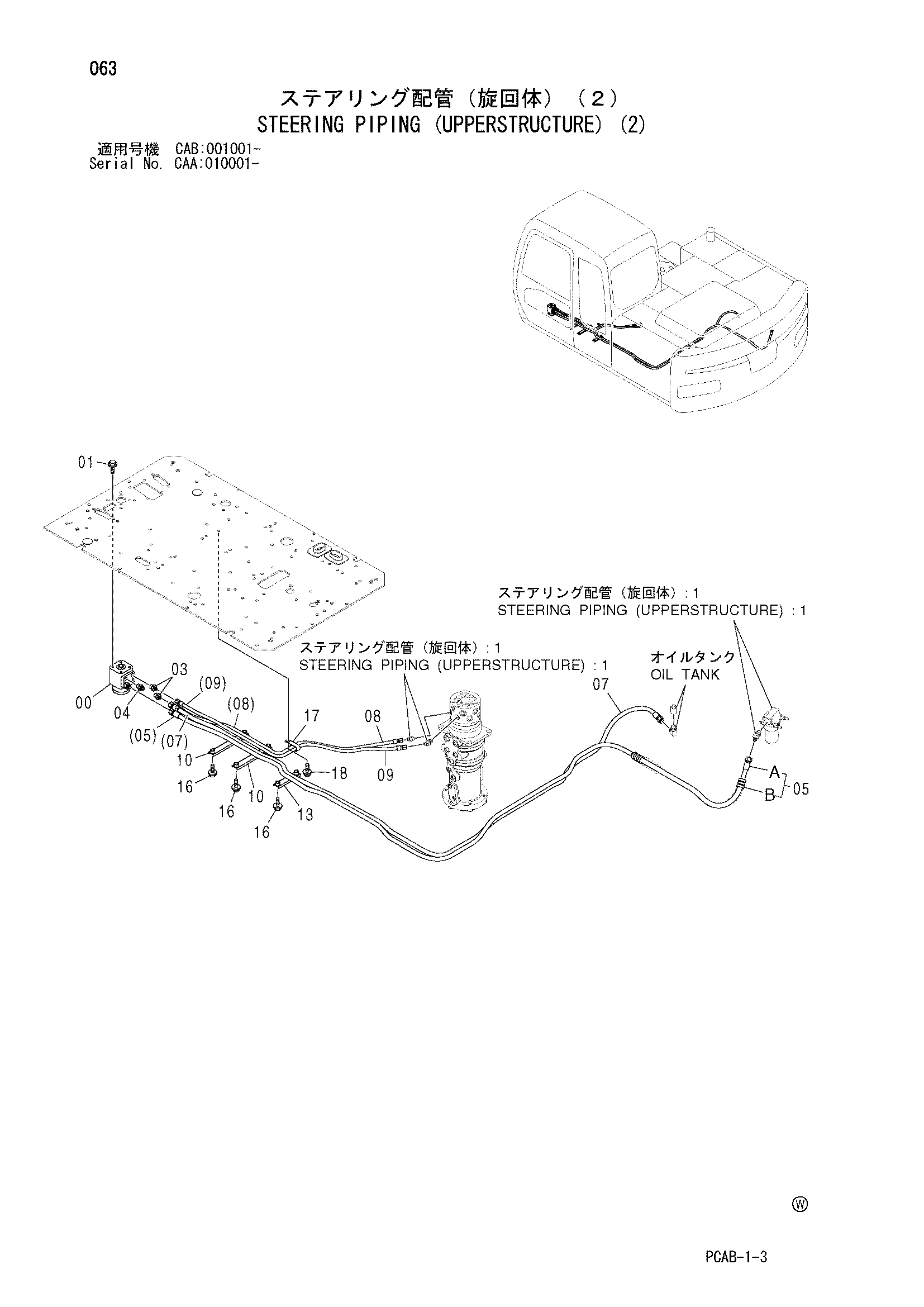

Заводская схема «Рулевое управление трубопроводы (верхняя платформа) (2)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463004 | Клапан рулевого управления | 1 |
| 01 | J011035 | Болт с шайбой | 4 |
| 01 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 03 | A852143 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 9226330 | Шланг в сборе | 1 |
| 05A | 4483413 | Шланг (P) | 1 |
| 05B | 4327294 | Защитный кожух | 2 |
| 07 | 4483414 | Шланг (T) | 1 |
| 08 | 4483411 | Шланг (RH) | 1 |
| 09 | 4483412 | Шланг (LH) | 1 |
| 10 | 9760910 | Хомут шланга | 2 |
| 13 | 9760909 | Хомут шланга | 1 |
| 16 | J011030 | Болт с шайбой | 6 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 17 | 4190266 | Зажим | 1 |
| 18 | J011025 | Болт с шайбой | 1 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
