Тормоз трубопроводы (1) (верхняя платформа) — HITACHI ZX130W

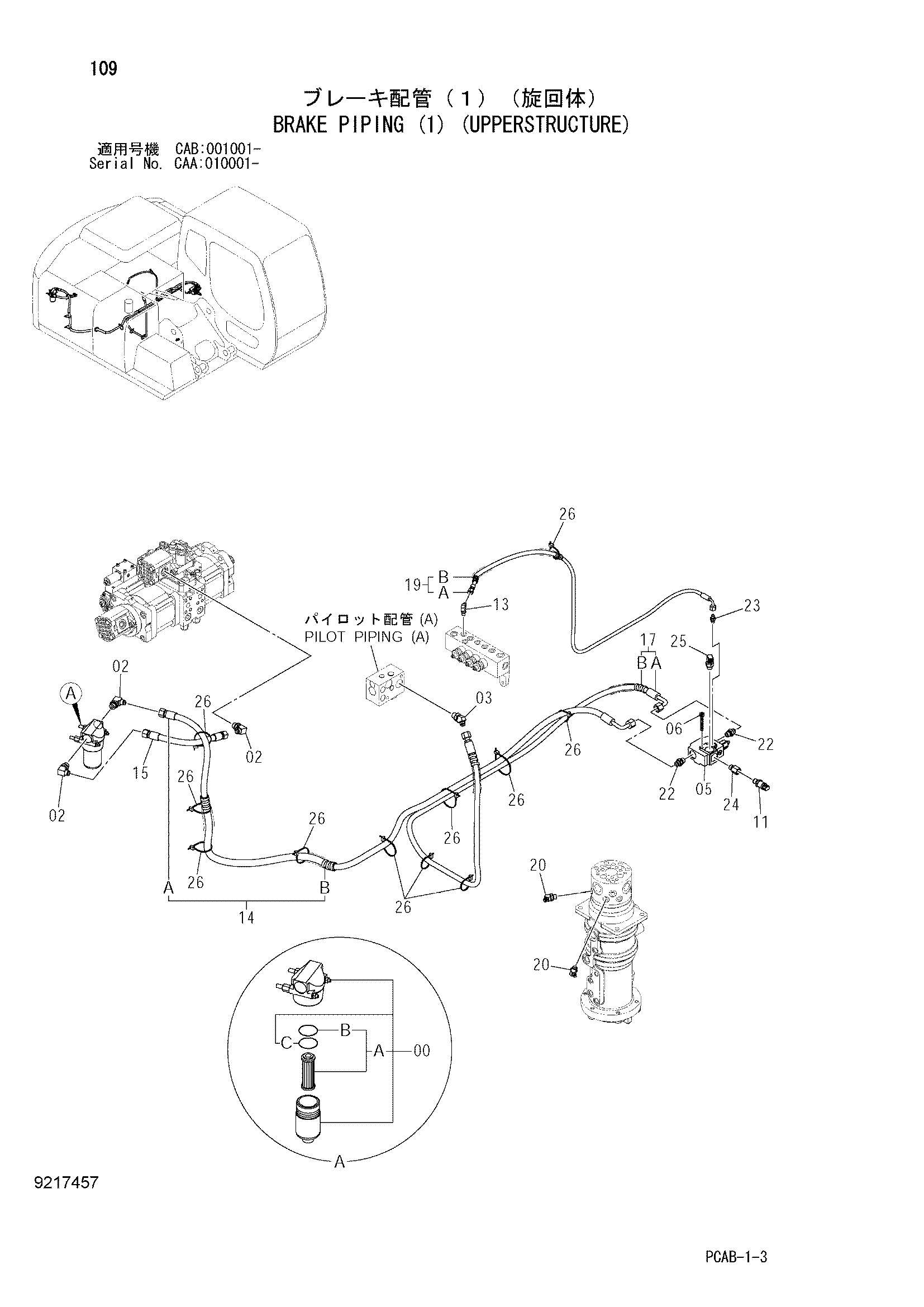

Заводская схема «Тормоз трубопроводы (1) (верхняя платформа)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4459194 | Масляный фильтр | 1 |
| 00A | 4666083 | Фильтрующий элемент | 1 |
| 00B | A811055 | Уплотнительное кольцо | 1 |
| 00C | 4661304 | Кольцо баккуп | 1 |
| 02 | A852344 | Угловой штуцер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | A852244 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4465009 | Клапан | 1 |
| 06 | J780665 | Болт с внутренним шестигранником | 2 |
| 11 | 4436271 | Датчик давления | 1 |
| 11A | 4365826 | Уплотнительное кольцо | 1 |
| 13 | A852322 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 9226221 | Шланг в сборе | 1 |
| 14A | 4480266 | Шланг (PP) | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
| 15 | 4480265 | Шланг | 1 |
| 17 | 4480267 замена: 9238071 | Шланг (PA) | 1 |
| 17 | 9238071 | Шланг в сборе | 1 |
| 17A | 4480267 | Шланг (PA) | 1 |
| 17B | 4327294 | Защитный кожух | 1 |
| 19 | 9223584 | Шланг в сборе | 1 |
| 19A | 4489349 | Шланг (DG) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | A852233 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4489342 | Адаптер | 2 |
| 23 | 4489347 | Адаптер | 1 |
| 24 | 4489341 | Разъём S | 1 |
| 25 | 4466884 | Угловой штуцер | 1 |
| 26 | 4055312 | Ленточный зажим | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
