Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX130W

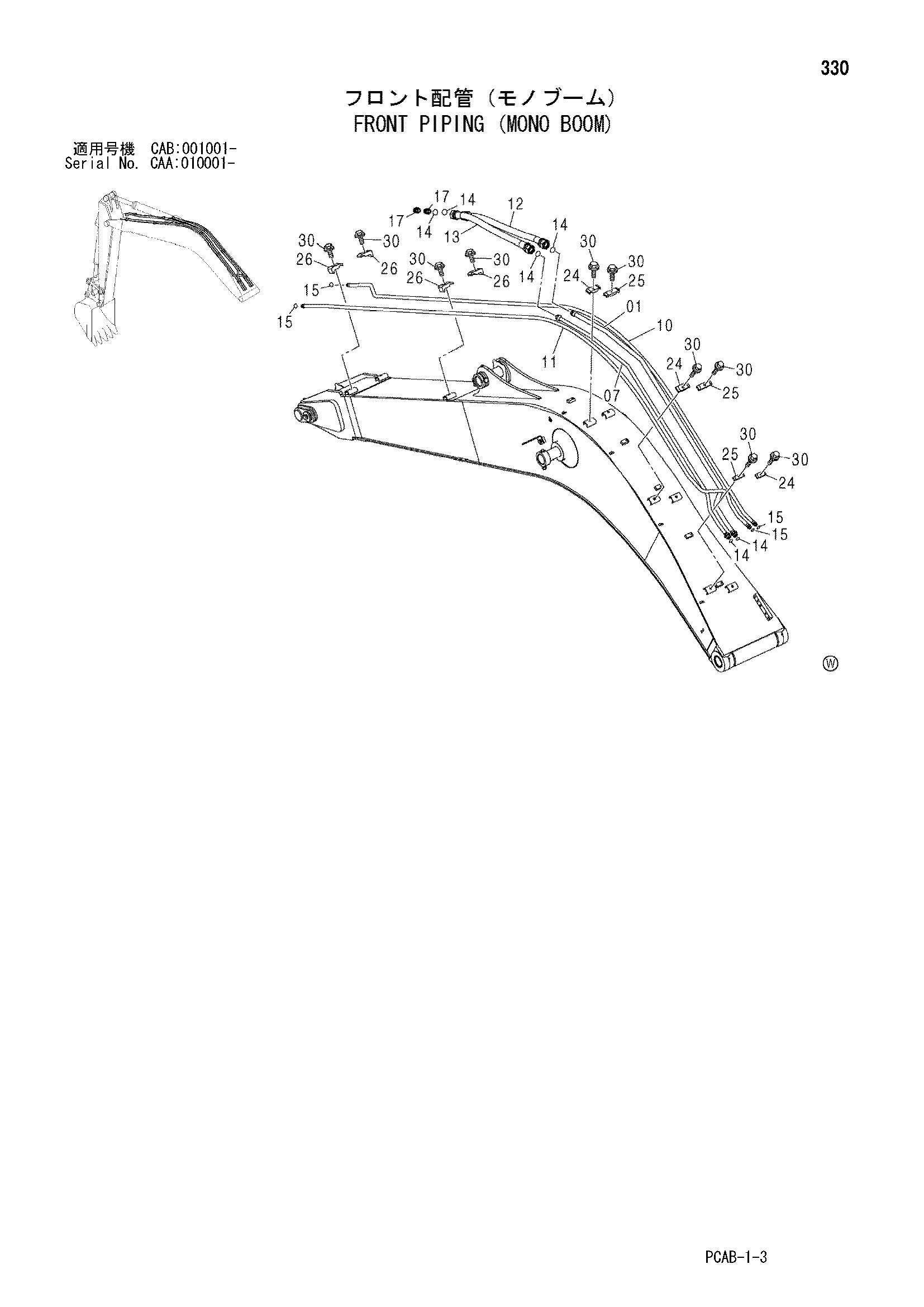

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8077824 | Трубка | 1 |
| 07 | 8077825 | Трубка | 1 |
| 10 | 8082147 | Трубка | 1 |
| 11 | 8081514 | Трубка | 1 |
| 12 | 4260127 | Шланг | 1 |
| 13 | 4259322 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 15 | 4138938 | Уплотнительное кольцо | 4 |
| 17 | A853166 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4189858 | Хомут трубки | 3 |
| 25 | 4141806 | Хомут трубки | 3 |
| 26 | 4190125 | Хомут трубки | 4 |
| 30 | J011255 | Болт с шайбой | 10 |
| 30 | J271255 замена: J901255 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
