Пилотные гидролинии (F-1) — HITACHI ZX130W

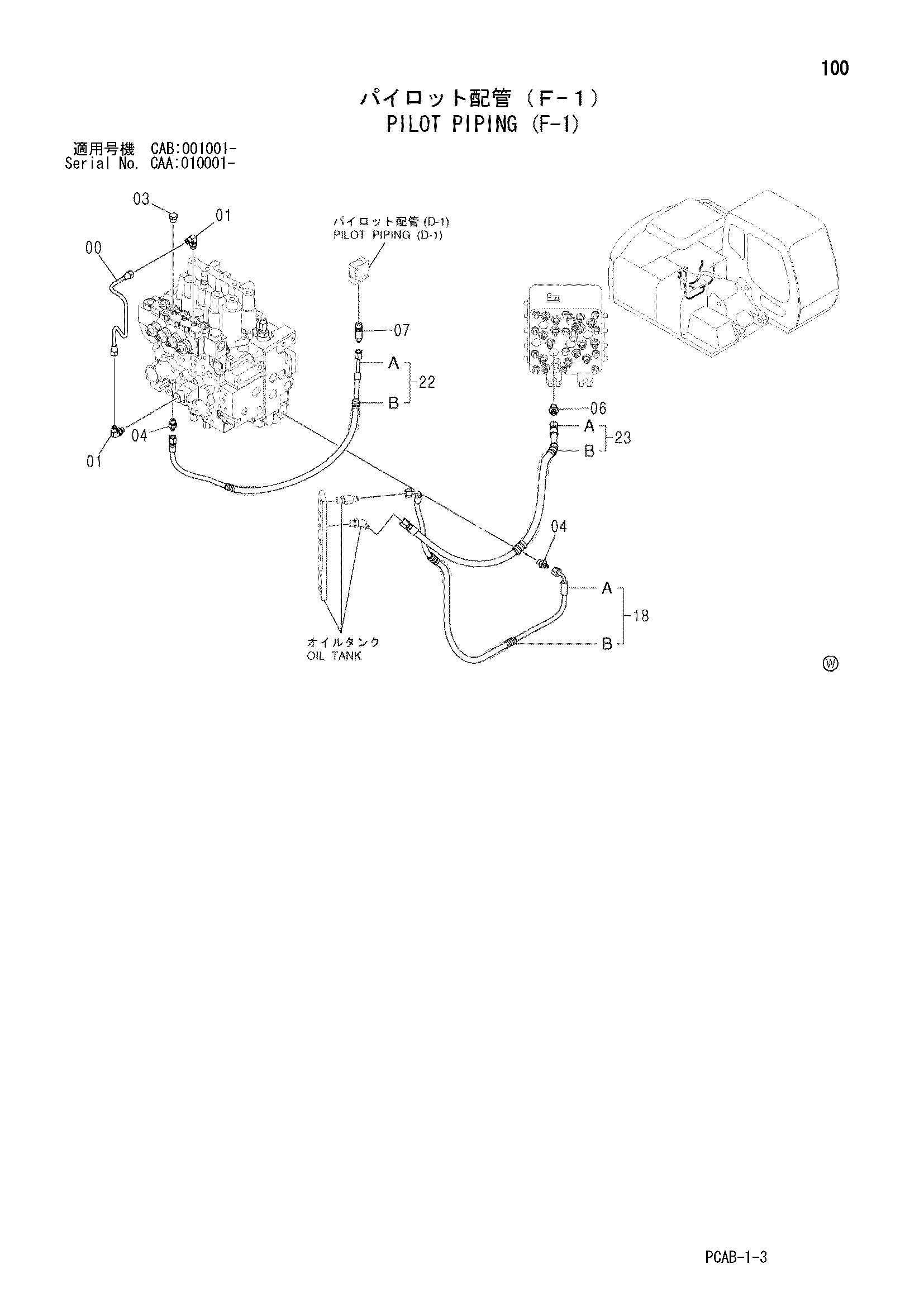

Заводская схема «Пилотные гидролинии (F-1)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4469212 | Трубка | 1 |
| 01 | 4293950 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A885002 | Пробка | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852133 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 9223667 | Шланг в сборе | 1 |
| 18A | 4489580 | Шланг (SM) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 22 | 9226148 | Шланг в сборе | 1 |
| 22A | 4603054 | Шланг (SJ) | 1 |
| 22B | 4327293 | Защитный кожух | 1 |
| 23 | 9226134 | Шланг в сборе | 1 |
| 23A | 4480233 | Пластиковый шланг (9) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
