Пилотные гидролинии (F-2) — HITACHI ZX130W

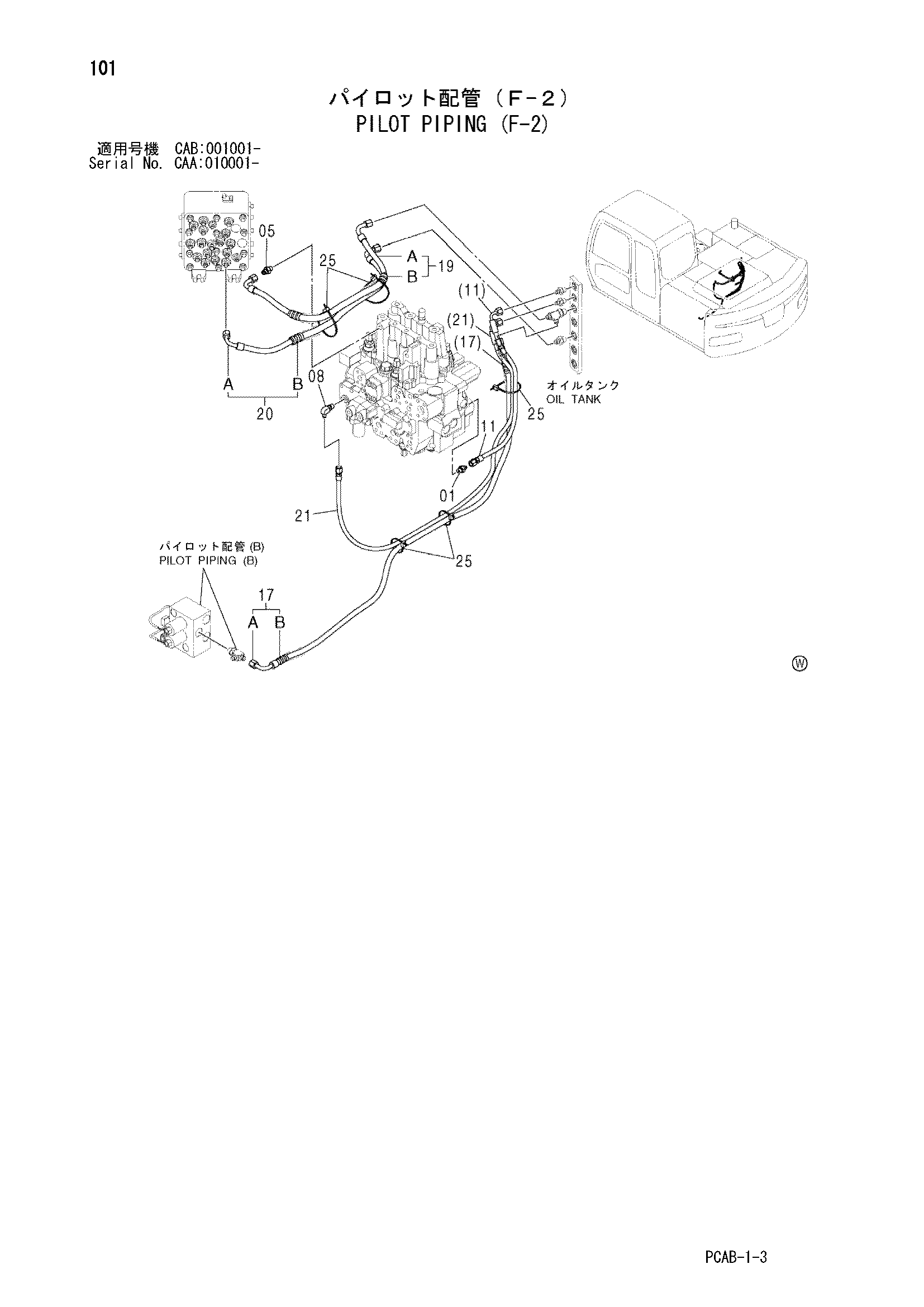

Заводская схема «Пилотные гидролинии (F-2)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852123 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4480218 | Пластиковый шланг (DH) | 1 |
| 17 | 9223583 | Шланг в сборе | 1 |
| 17A | 4489348 | Пластиковый шланг (D3) | 1 |
| 17B | 4327293 | Защитный кожух | 2 |
| 19 | 9226168 | Шланг в сборе | 1 |
| 19A | 4480215 | Пластиковый шланг (DC) | 1 |
| 19B | 4327293 | Защитный кожух | 1 |
| 20 | 9226169 | Шланг в сборе | 1 |
| 20A | 4480217 | Пластиковый шланг (DF) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 4603033 | Пластиковый шланг (SN) | 1 |
| 25 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
