Стрела трубопроводы (гидромолот, гидроножницы) (2P-BOOM) (3/4"x1") — HITACHI ZX130W

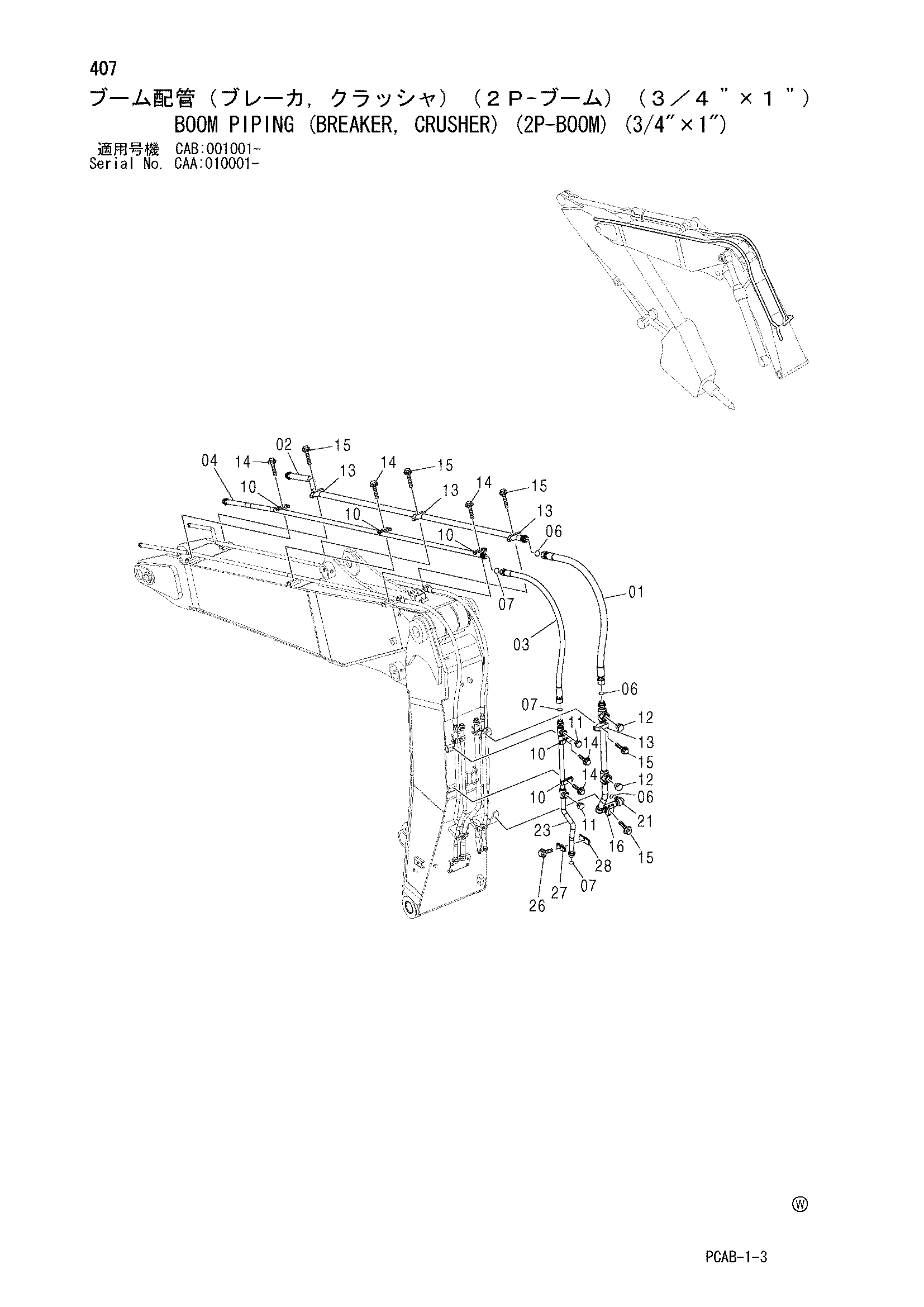

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы) (2P-BOOM) (3/4"x1")» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4265832 | Шланг | 1 |
| 02 | 8093413 | Трубка | 1 |
| 03 | 4265833 | Шланг | 1 |
| 04 | 8093412 | Трубка | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | 4187308 | Уплотнительное кольцо | 3 |
| 10 | 4141806 | Хомут трубки | 5 |
| 11 | A885006 | Пробка | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A885008 | Пробка | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4485222 | Хомут трубки | 4 |
| 14 | J011260 | Болт с шайбой | 5 |
| 14 | J271260 замена: J901260 | Болт с шайбой | 5 |
| 15 | J011270 | Болт с шайбой | 5 |
| 15 | J271270 замена: J901270 | Болт с шайбой | 5 |
| 16 | 4190127 | Хомут трубки | 1 |
| 21 | 8093411 | Трубка | 1 |
| 23 | 8093410 | Трубка | 1 |
| 26 | J011260 | Болт с шайбой | 1 |
| 26 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 27 | 4141806 | Хомут трубки | 1 |
| 28 | 9760754 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
