Гидролинии рабочего оборудования (2) — HITACHI ZX130W

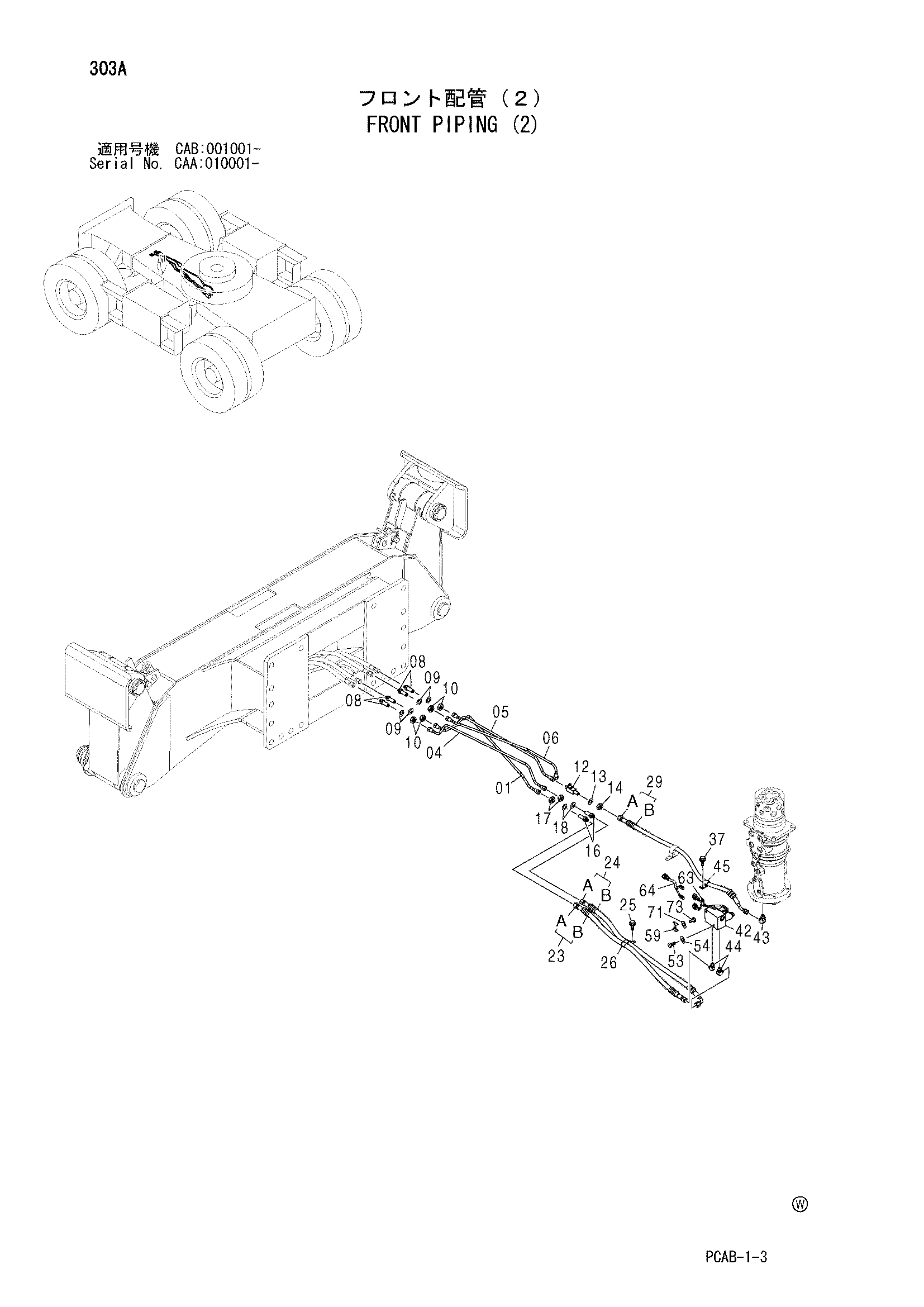

Заводская схема «Гидролинии рабочего оборудования (2)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3096193 | Трубка | 1 |
| 04 | 3096194 | Трубка | 1 |
| 05 | 3096195 | Трубка | 1 |
| 06 | 3096196 | Трубка | 1 |
| 08 | 4183224 | Адаптер | 4 |
| 09 | A590116 | Плоская шайба | 4 |
| 10 | J952016 | Гайка | 4 |
| 12 | 3048482 | Тройник | 1 |
| 13 | A590114 | Плоская шайба | 1 |
| 14 | 4202531 | Гайка | 1 |
| 16 | 4183224 | Адаптер | 2 |
| 17 | J952016 | Гайка | 2 |
| 18 | A590116 | Плоская шайба | 2 |
| 23 | 9219896 | Шланг в сборе | 1 |
| 23A | 4473363 | Шланг (PA) | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9219897 | Шланг в сборе | 1 |
| 24A | 4473364 | Шланг (PB) | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 25 | J021025 | Болт с шайбой | 1 |
| 25 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 26 | 4190266 | Зажим (26X2) | 1 |
| 29 | 9222136 | Шланг в сборе | 1 |
| 29A | 4487282 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 37 | J021025 | Болт с шайбой | 1 |
| 37 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 42 | 4463199 | Электромагнитный клапан | 1 |
| 43 | A852333 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852323 | Угловой штуцер | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4190273 | Зажим (18) | 1 |
| 53 | J901020 | Болт | 2 |
| 54 | A590110 | Плоская шайба | 2 |
| 59 | 4602634 | Кронштейн | 1 |
| 63 | 4190261 | Зажим (10) | 1 |
| 64 | 4468438 | Жгут проводов | 1 |
| 71 | A590110 | Плоская шайба | 1 |
| 73 | J901016 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
