Инструмент короб — HITACHI ZX130W

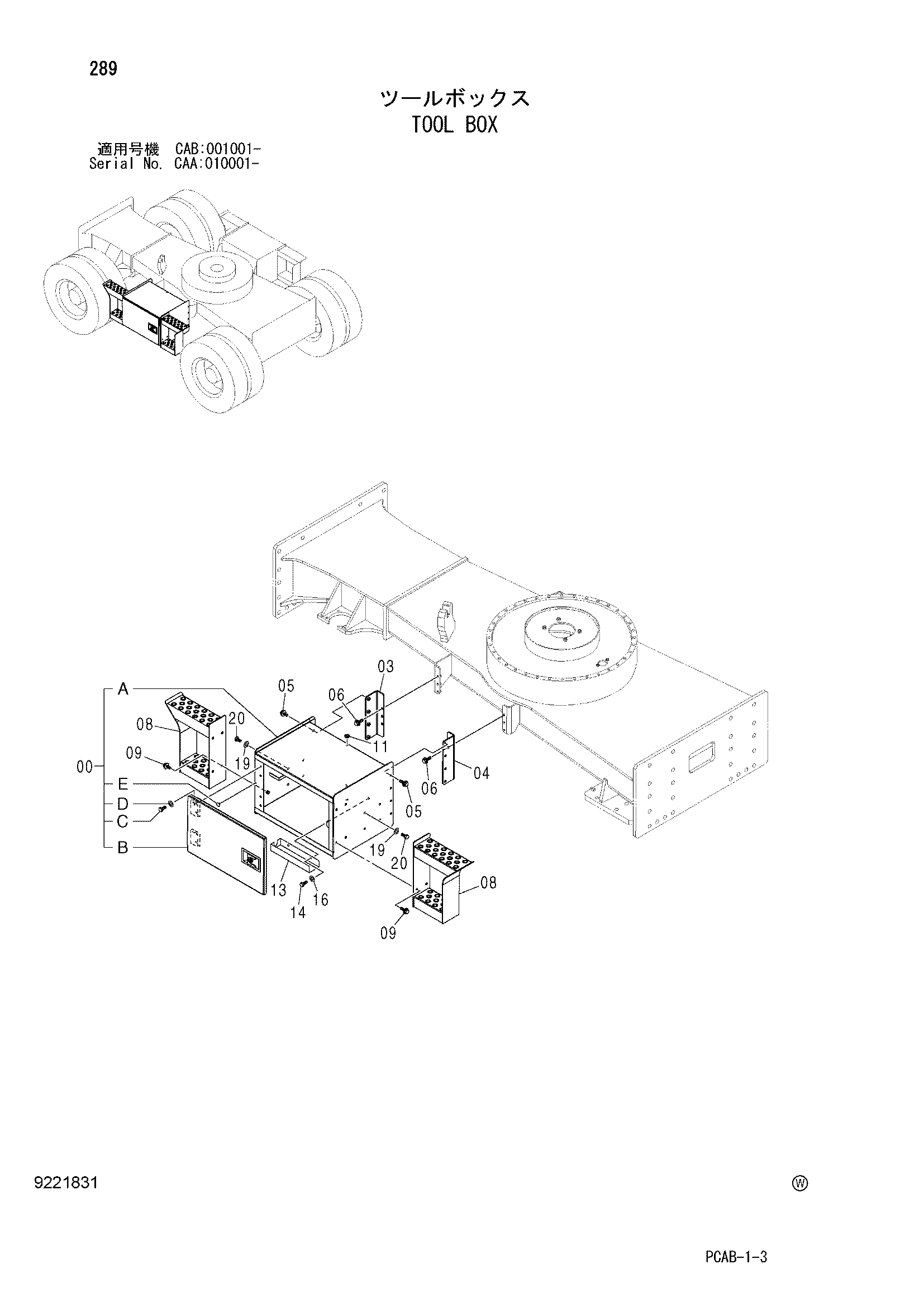

Заводская схема «Инструмент короб» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-E | 9209017 | Ящик для инструментов | 1 |
| 00A-E | 9238839 | Короб инструмент в сборе | 1 |
| 00A | 6020622 | Ящик для инструментов | 1 |
| 00A | 6022489 | Ящик для инструментов | 1 |
| 00B | 7041537 | Крышка | 1 |
| 00C | J901025 | Болт | 4 |
| 00D | A590110 | Плоская шайба | 4 |
| 00E | 4293335 | Ограничитель | 1 |
| 03 | 8095249 | Кронштейн | 1 |
| 04 | 8097186 | Кронштейн | 1 |
| 05 | J021230 замена: J271225 | Болт с шайбой | 8 |
| 05 | J271225 | Болт с шайбой | 8 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J021235 | Болт с шайбой | 6 |
| 06 | J271235 замена: J901235 | Болт с шайбой | 6 |
| 08 | 7043634 | Ступень | 2 |
| 08 | 7046082 | Ступень | 2 |
| 09 | J021230 | Болт с шайбой | 8 |
| 09 | J271225 | Болт с шайбой | 8 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4233076 | Резиновая втулка | 1 |
| 13 | 3099214 | Кронштейн | 1 |
| 14 | J901020 | Болт | 2 |
| 16 | A590110 | Плоская шайба | 2 |
| 19 | A590106 | Плоская шайба | 8 |
| 20 | J900612 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
