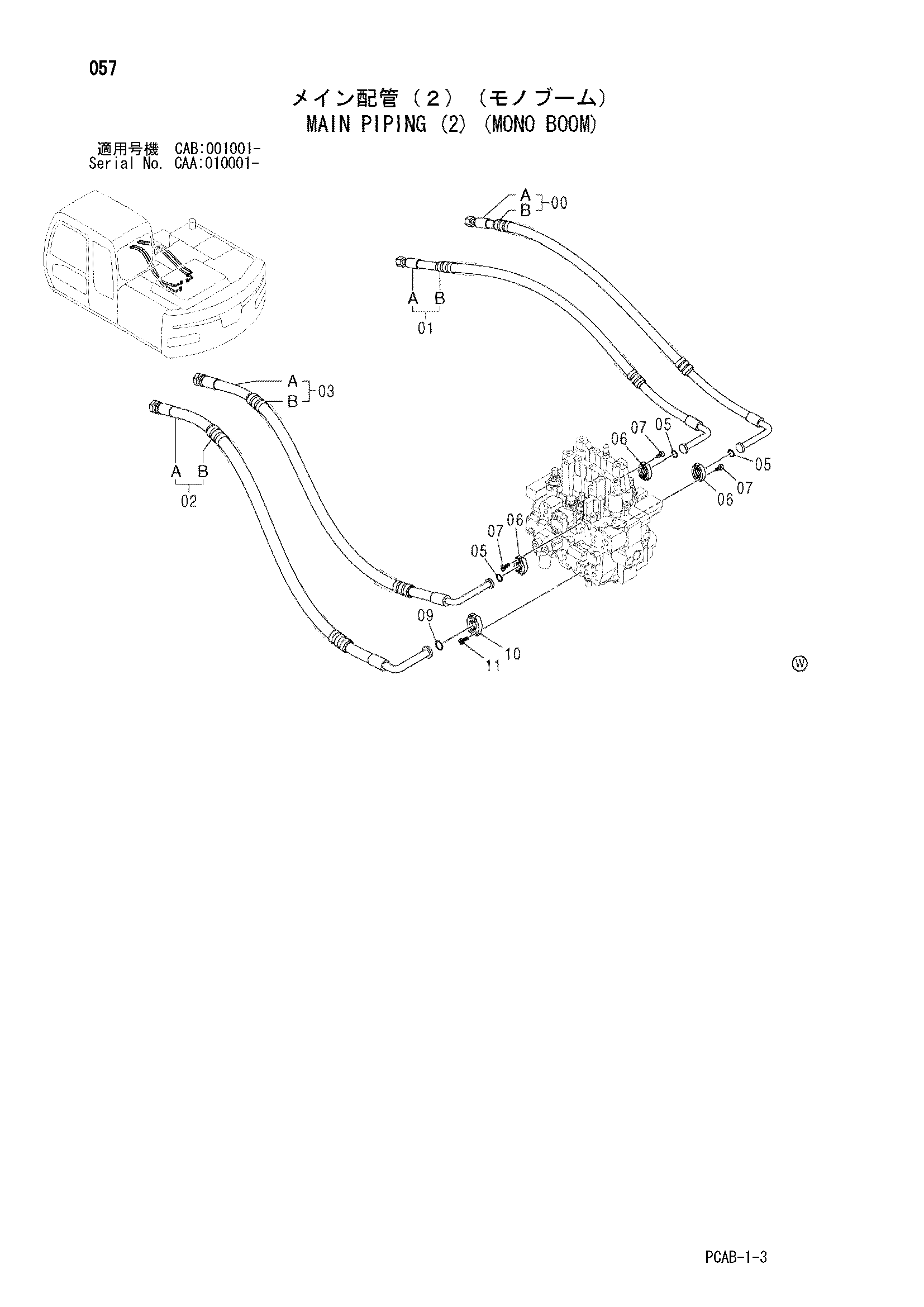

Основные гидролинии (2) (моноблочный стрела) — HITACHI ZX130W
Заводская схема «Основные гидролинии (2) (моноблочный стрела)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9224378 | Шланг в сборе | 1 |
| 00A | 4485148 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9224379 | Шланг в сборе | 1 |
| 01A | 4485168 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9224382 | Шланг в сборе | 1 |
| 02A | 4600443 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 3 |
| 03 | 9224383 | Шланг в сборе | 1 |
| 03A | 4605835 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 05 | 4510167 | Уплотнительное кольцо | 3 |
| 06 | 4510173 | Разъёмный фланец | 6 |
| 07 | J780825 | Болт с внутренним шестигранником | 12 |
| 09 | 971489 | Уплотнительное кольцо | 1 |
| 10 | 986910 | Разъёмный фланец | 2 |
| 11 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
