Механизм поворота — HITACHI ZX130W

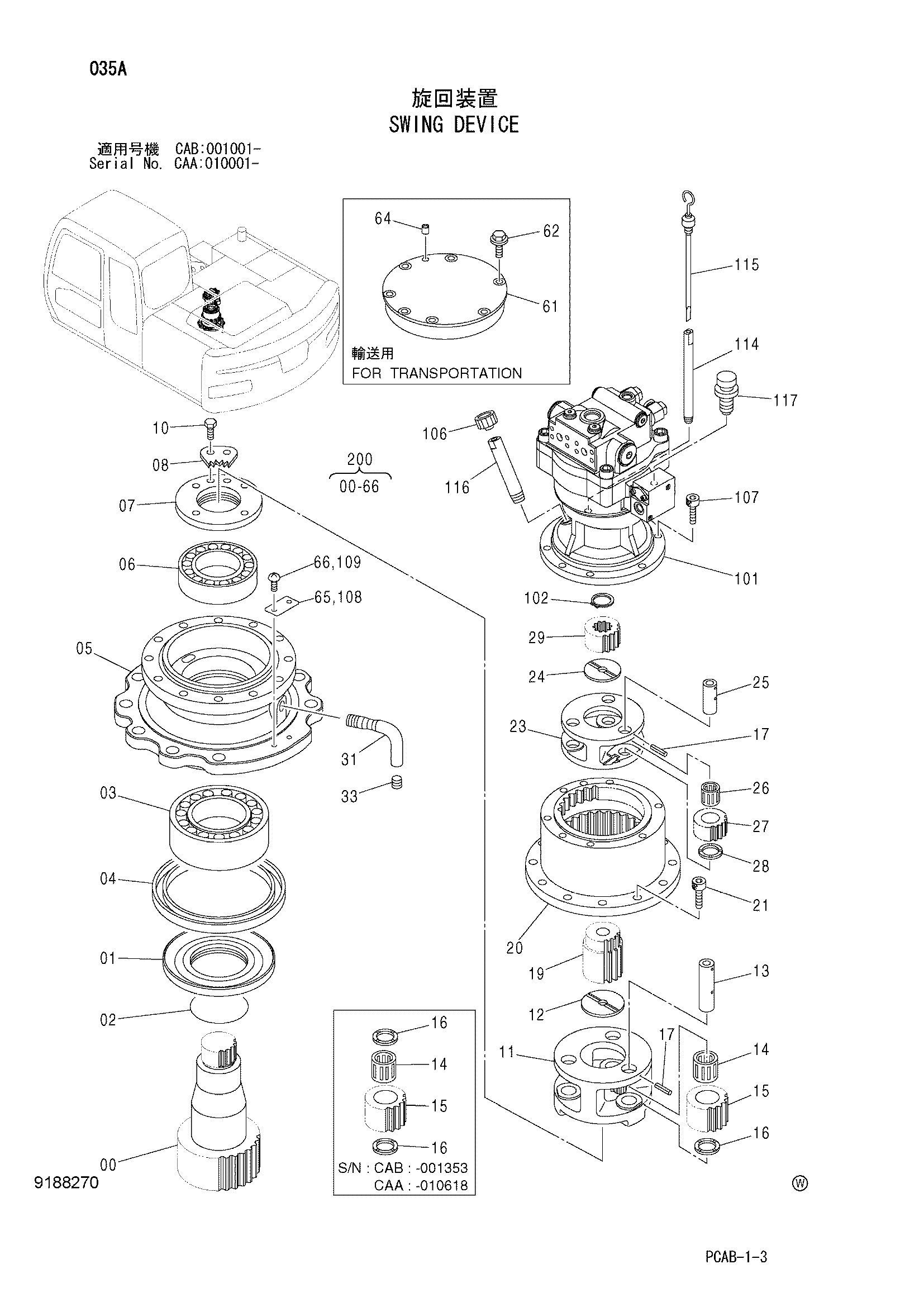

Заводская схема «Механизм поворота» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-66 | 9196343 замена: 9298828 | Механизм поворота | 1 |
| 00-66 | 9298828 | Механизм поворота | 1 |
| 00 | 2044629 замена: 2053848 | Вал проп. | 1 |
| 00 | 2053848 | Вал проп. | 1 |
| 00 | 2053286 | Вал проп. | 1 |
| 01 | 3083710 | Втулка | 1 |
| 01 | 3107634 | Втулка | 1 |
| 02 | A811095 | Уплотнительное кольцо | 1 |
| 03 | 4430041 | Роликовый подшипник | 1 |
| 03 | 4667150 | Роликовый подшипник | 1 |
| 04 | 4411143 | Масляное уплотнение | 1 |
| 05 | 1027901 | Корпус | 1 |
| 05 | 1036070 | Корпус | 1 |
| 06 | 4408119 | Роликовый подшипник | 1 |
| 07 | 3083674 | Гайка | 1 |
| 07 | 3106380 | Гайка | 1 |
| 08 | 4407745 | Стопорная пластина | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | 2042965 | Водило | 1 |
| 11 | 2052853 | Водило | 1 |
| 12 | 4176070 | Упорная пластина | 1 |
| 13 | 4408102 | Палец | 3 |
| 14 | 4414855 | Игольчатый подшипник | 3 |
| 15 | 3084940 | Планетарная шестерня | 3 |
| 16 | 4414833 | Упорная пластина | 6 |
| 16 | 4414833 | Упорная пластина | 3 |
| 17 | 4116308 | Пружинный штифт | 6 |
| 19 | 3092035 | Солнечная шестерня | 1 |
| 20 | 2045146 | Коронная шестерня | 1 |
| 21 | M341440 | Болт с внутренним шестигранником | 12 |
| 23 | 2042964 | Водило | 1 |
| 24 | 4244904 | Упорная пластина | 1 |
| 25 | 4408122 | Палец | 3 |
| 26 | 4430040 | Игольчатый подшипник | 3 |
| 27 | 3083741 | Планетарная шестерня | 3 |
| 28 | 4408002 | Упорная пластина | 3 |
| 29 | 3083740 | Солнечная шестерня | 1 |
| 31 | 3087949 | Трубка | 1 |
| 33 | 94-2012 | Пробка | 1 |
| 61 | 8082514 | Крышка | 1 |
| 62 | J011040 | Болт с шайбой | 7 |
| 62 | J271040 замена: J901040 | Болт с шайбой | 7 |
| 64 | 94-2011 | Пробка | 1 |
| 65 | 3053093 | Информационная табличка | 1 |
| 66 | M492564 | Приводной винт | 2 |
| 101 | 9177550 замена: 9196961 | Гидромотор | 1 |
| 101 | 9196961 | Гидромотор | 1 |
| 102 | 927488 | Стопорное кольцо | 1 |
| 106 | 4298608 | Колпачок | 1 |
| 107 | M341025 | Болт с внутренним шестигранником | 7 |
| 108 | 3053093 | Информационная табличка | 1 |
| 109 | M492564 | Приводной винт | 2 |
| 114 | 4449144 | Трубка | 1 |
| 115 | 3090862 | Указатель уровня | 1 |
| 116 | 4449182 | Трубка | 1 |
| 117 | 4436535 | Датчик давления | 1 |
| 200 | 9196343 | Механизм поворота | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
