Пилотные гидролинии (H) — HITACHI ZX130W

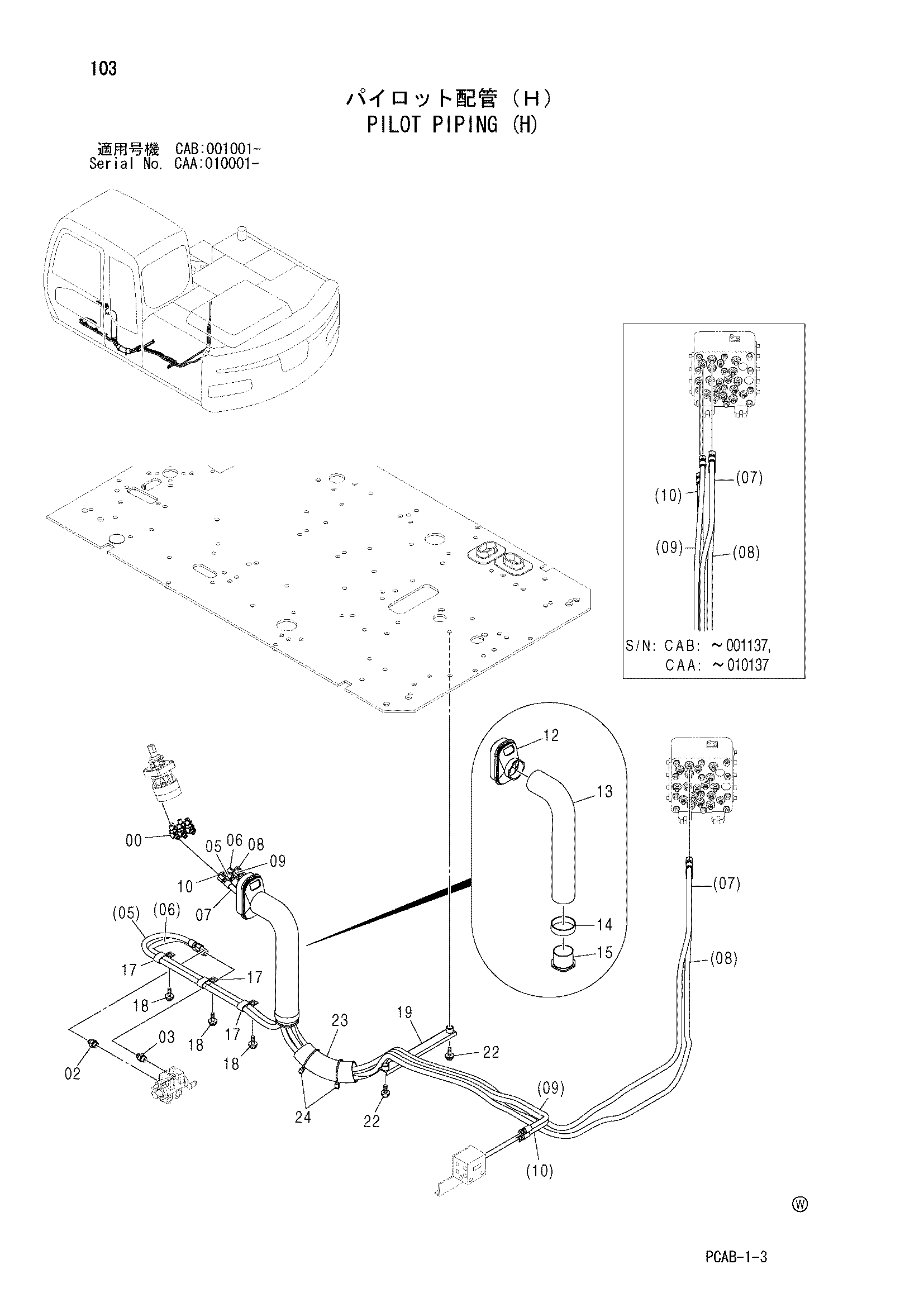

Заводская схема «Пилотные гидролинии (H)» для HITACHI ZX130W. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852223 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4261938 | Фильтр | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4466509 | Шланг (P6) | 1 |
| 06 | 4450439 | Шланг (T6) | 1 |
| 07 | 4437633 | Шланг (C) | 1 |
| 07 | 4624847 | Шланг (CW) | 1 |
| 08 | 4455946 | Шланг (D) | 1 |
| 08 | 4624846 | Шланг (DW) | 1 |
| 09 | 4455188 | Шланг (E) | 1 |
| 09 | 4624848 | Шланг (EW) | 1 |
| 10 | 4450436 | Шланг (F) | 1 |
| 10 | 4624850 | Шланг (FW) | 1 |
| 12 | 2045998 | Резиновая втулка | 1 |
| 13 | 4351175 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 15 | 3079728 | Втулка | 1 |
| 17 | 4190282 | Зажим | 3 |
| 18 | J011025 | Болт с шайбой | 3 |
| 18 | J271025 замена: J901025 | Болт с шайбой | 3 |
| 19 | 9760911 | Хомут шланга | 1 |
| 22 | J011030 | Болт с шайбой | 2 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 23 | 4219918 | Резиновая втулка | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W и серийный номер машины. Это снижает риск заказа детали другого исполнения.
