Гидролинии рабочего оборудования (1) (2P-BOOM) — HITACHI ZX130W-AMS

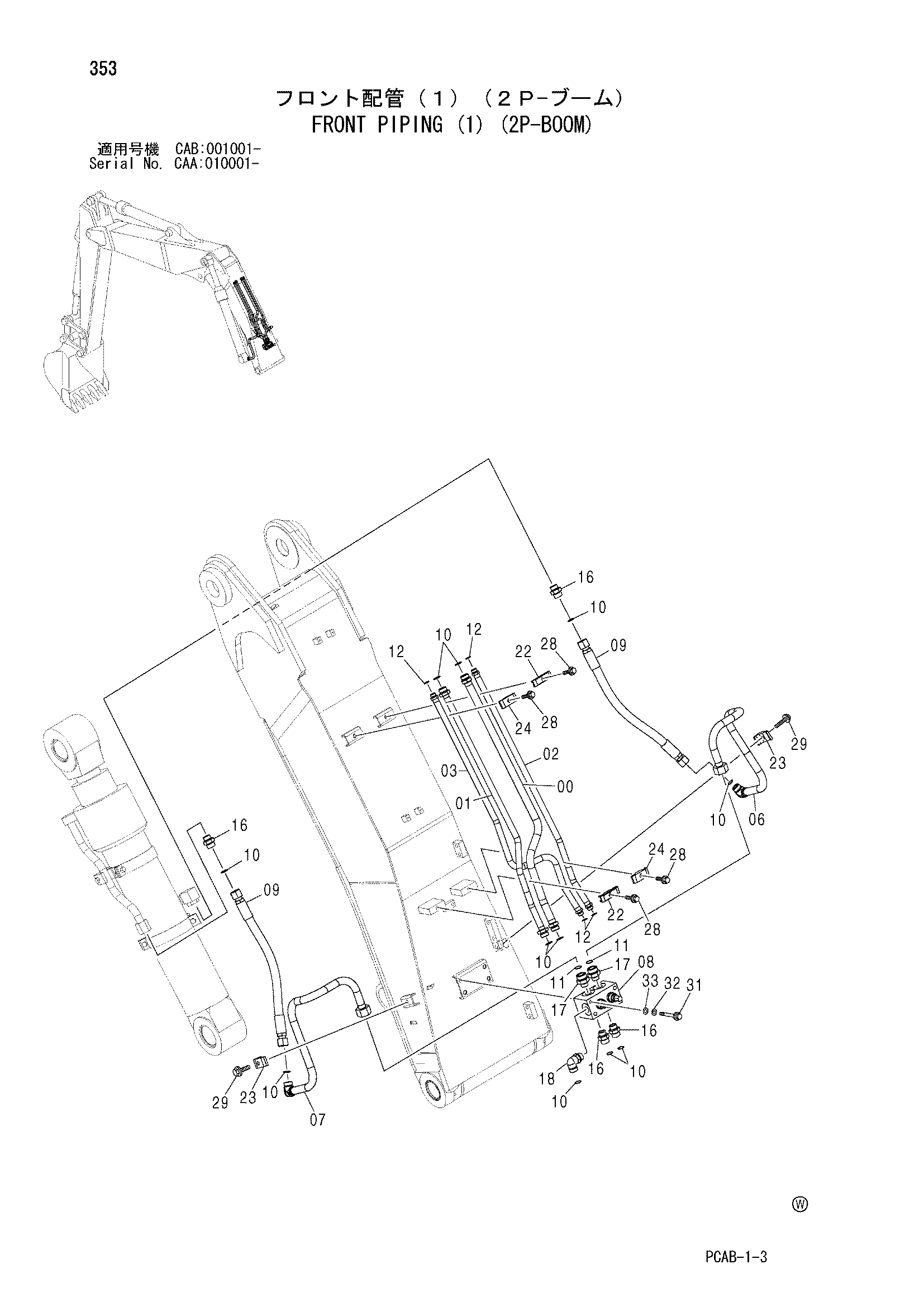

Заводская схема «Гидролинии рабочего оборудования (1) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089125 | Трубка | 1 |
| 01 | 8089126 | Трубка | 1 |
| 02 | 8089124 | Трубка | 1 |
| 03 | 8089127 | Трубка | 1 |
| 06 | 8089122 | Трубка | 1 |
| 07 | 8089123 | Трубка | 1 |
| 08 | 9204069 | Клапан | 1 |
| 09 | 4286265 | Шланг | 2 |
| 10 | 4187308 | Уплотнительное кольцо | 11 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | A853166 | Адаптер | 4 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853168 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A853366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4141806 | Хомут трубки | 2 |
| 23 | 4190126 | Хомут трубки | 2 |
| 24 | 4189858 | Хомут трубки | 2 |
| 28 | J011255 | Болт с шайбой | 4 |
| 28 | J271255 замена: J901255 | Болт с шайбой | 4 |
| 29 | J011260 | Болт с шайбой | 2 |
| 29 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 31 | J901202 | Болт | 4 |
| 32 | A590912 | Пружинная шайба | 4 |
| 33 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
