Пилотные гидролинии (D-2) — HITACHI ZX130W-AMS

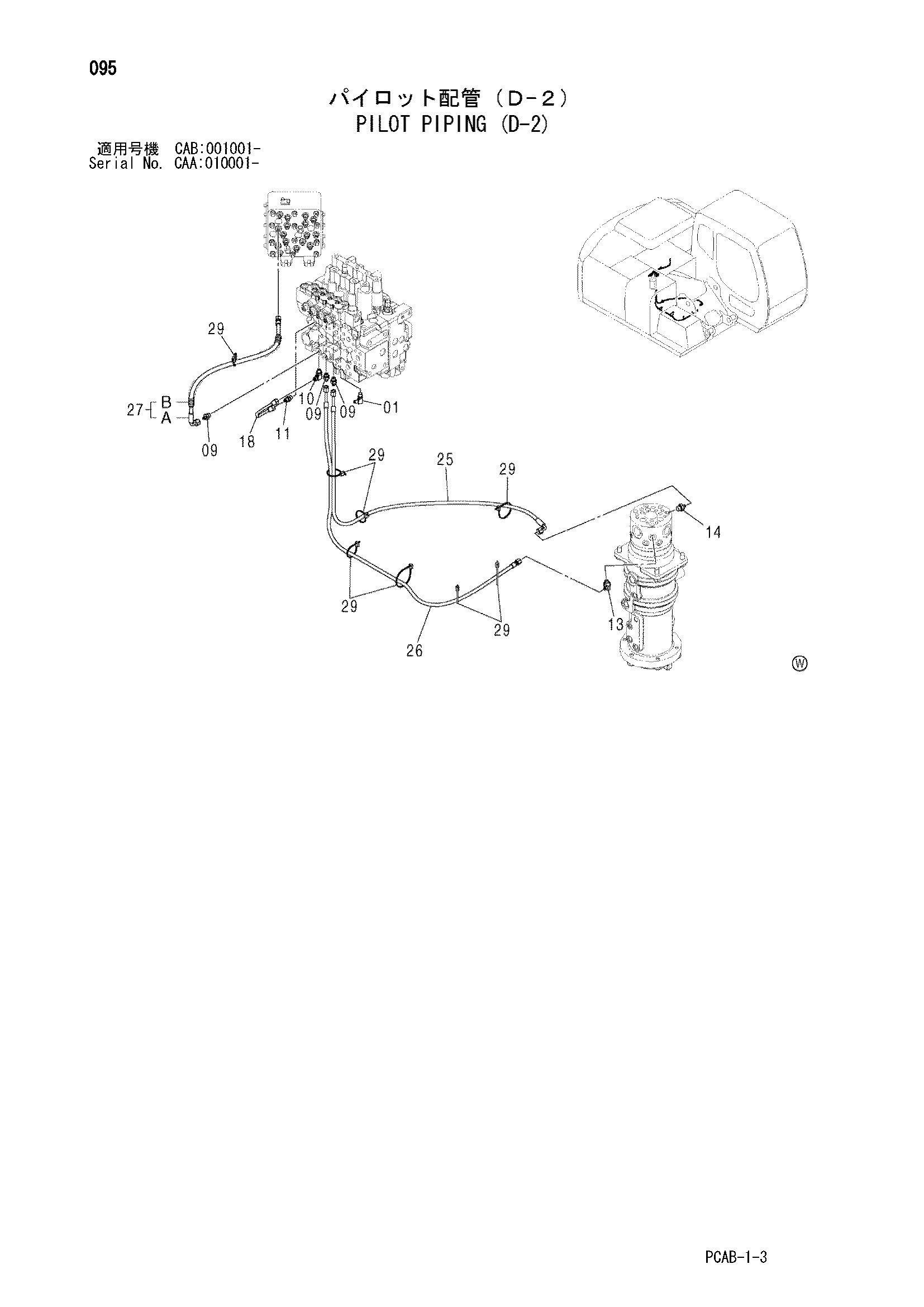

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 3 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4293950 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4255304 | Штуцер трубки | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852232 | Угловой штуцер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852132 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4480238 | Трубка | 1 |
| 25 | 4480173 | Шланг (7, SI) | 1 |
| 26 | 4480171 | Шланг (10, SE) | 1 |
| 27 | 9227377 | Шланг в сборе | 1 |
| 27A | 4480168 | Шланг (SK) | 1 |
| 27B | 4327293 | Защитный кожух | 1 |
| 29 | 4055312 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
