Гидроцилиндр рукояти — HITACHI ZX130W-AMS

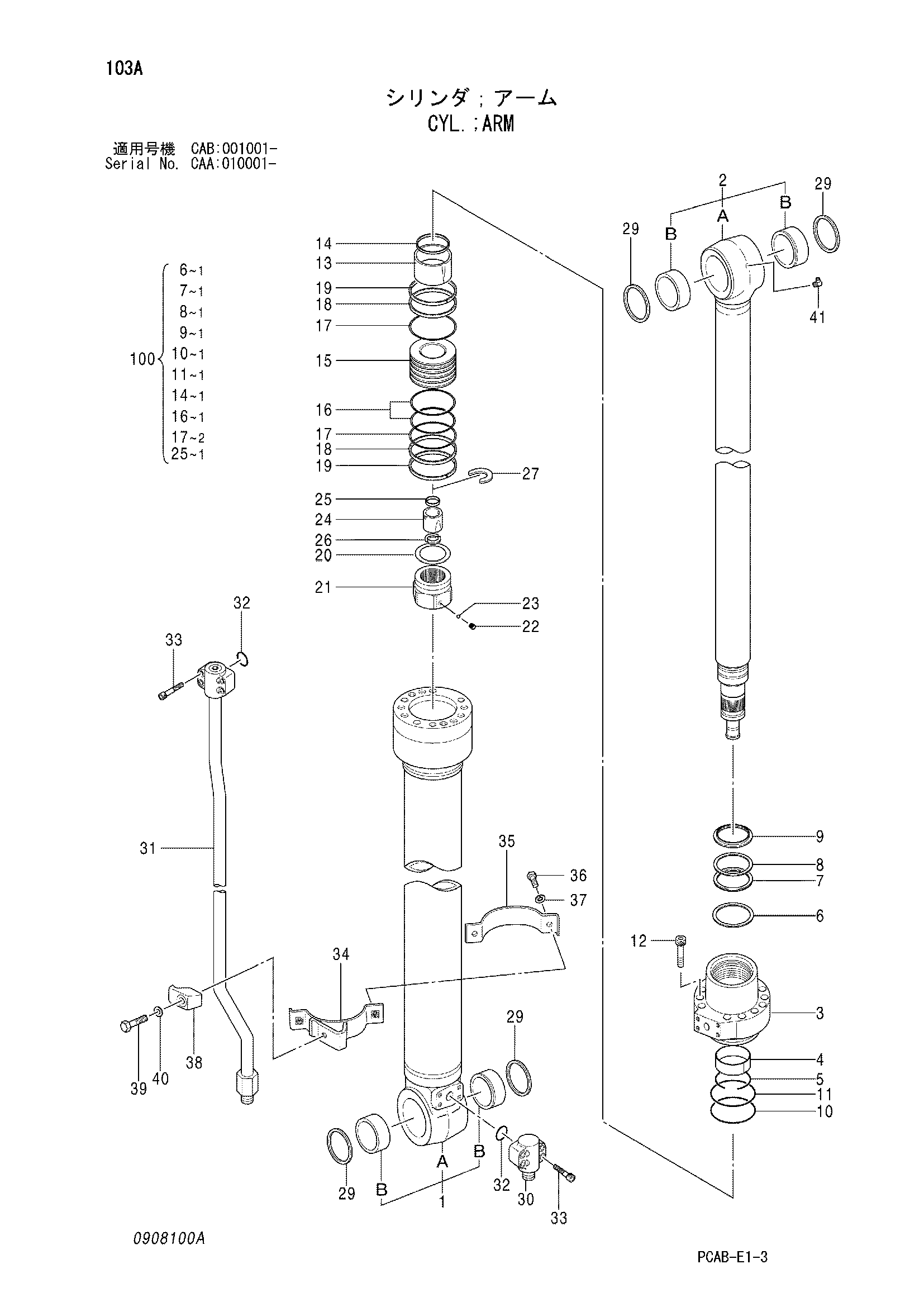

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4479542	Гидроцилиндр рукояти	1
1	0908101	Труба гидроцилиндра в сборе	1
1B	4352400	Втулка пальца	2
2	0789503	Шток поршня в сборе	1
2B	4352400	Втулка пальца	2
3	0789205	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0789206	Кольцо	1
7	0208605	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0667006	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	10
13	0409005	Амортизирующий подшипник	1
14	0667007	Уплотнение	1
15	0789505	Поршень	1
16	0225614	Уплотнительное кольцо	1
17	0496605	Опорное кольцо	2
18	0686405	Направляющее кольцо	2
19	0310908	Кольцо	2
20	0409010	Регулировочная шайба	1
21	0789506	Гайка	1
22	0309011	Установочный винт	1
23	0111707	Стальной шарик	1
24	0409012	Амортизирующий подшипник	1
25	0667010	Уплотнение	1
26	0409014	Ограничитель	2
27	0409015	Кольцо	1
29	4084578	Пылезащитное уплотнение	4
30	0409016 замена: 0796601	Соединение	1
30	0796601	Соединение	1
31	0908102 замена: 0908103	Трубка	1
31	0908103	Трубка	1
32	4506430	Уплотнительное кольцо	2
33	0309019	Болт с внутренним шестигранником	8
33	M341030	Болт с внутренним шестигранником	8
34-40	0686410	Комплект лента	1
34	0686408	Лента	1
35	0686409	Лента	1
36	0408815	Болт	2
37	0325913	Шайба	2
38	0309021	Держатель	1
39	0667013	Болт	1
40	0208516	Пружинная шайба	1
41	0225709	Пресс-маслёнка	1
100	4448396	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
