Гидролинии рабочего оборудования (2) (2P-BOOM) — HITACHI ZX130W-AMS

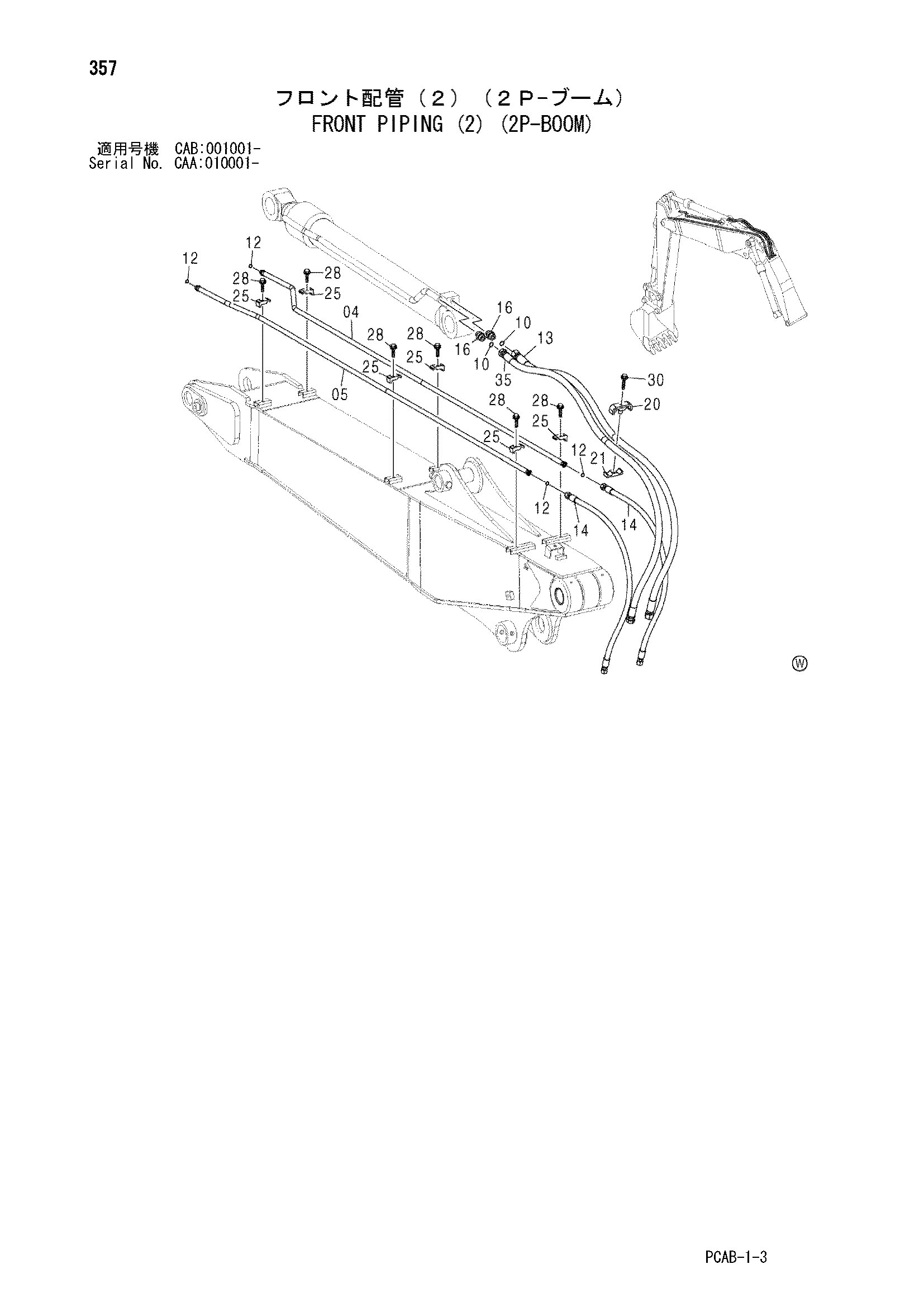

Заводская схема «Гидролинии рабочего оборудования (2) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8089128 | Трубка | 1 |
| 05 | 8089129 | Трубка | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | 4138938 | Уплотнительное кольцо | 4 |
| 13 | 4286281 | Шланг | 1 |
| 14 | 4260263 | Шланг | 2 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4285723 | Хомут трубки | 1 |
| 21 | 4285722 | Резиновая прокладка | 1 |
| 25 | 4190125 | Хомут трубки | 6 |
| 28 | J011255 | Болт с шайбой | 6 |
| 28 | J271255 замена: J901255 | Болт с шайбой | 6 |
| 30 | J011270 | Болт с шайбой | 1 |
| 30 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 35 | 4286281 | Шланг (L=2200) | 1 |
| 35 | 4286278 | Шланг (L=2050) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
