Дренажные трубопроводы (моноблочный стрела) — HITACHI ZX130W-AMS

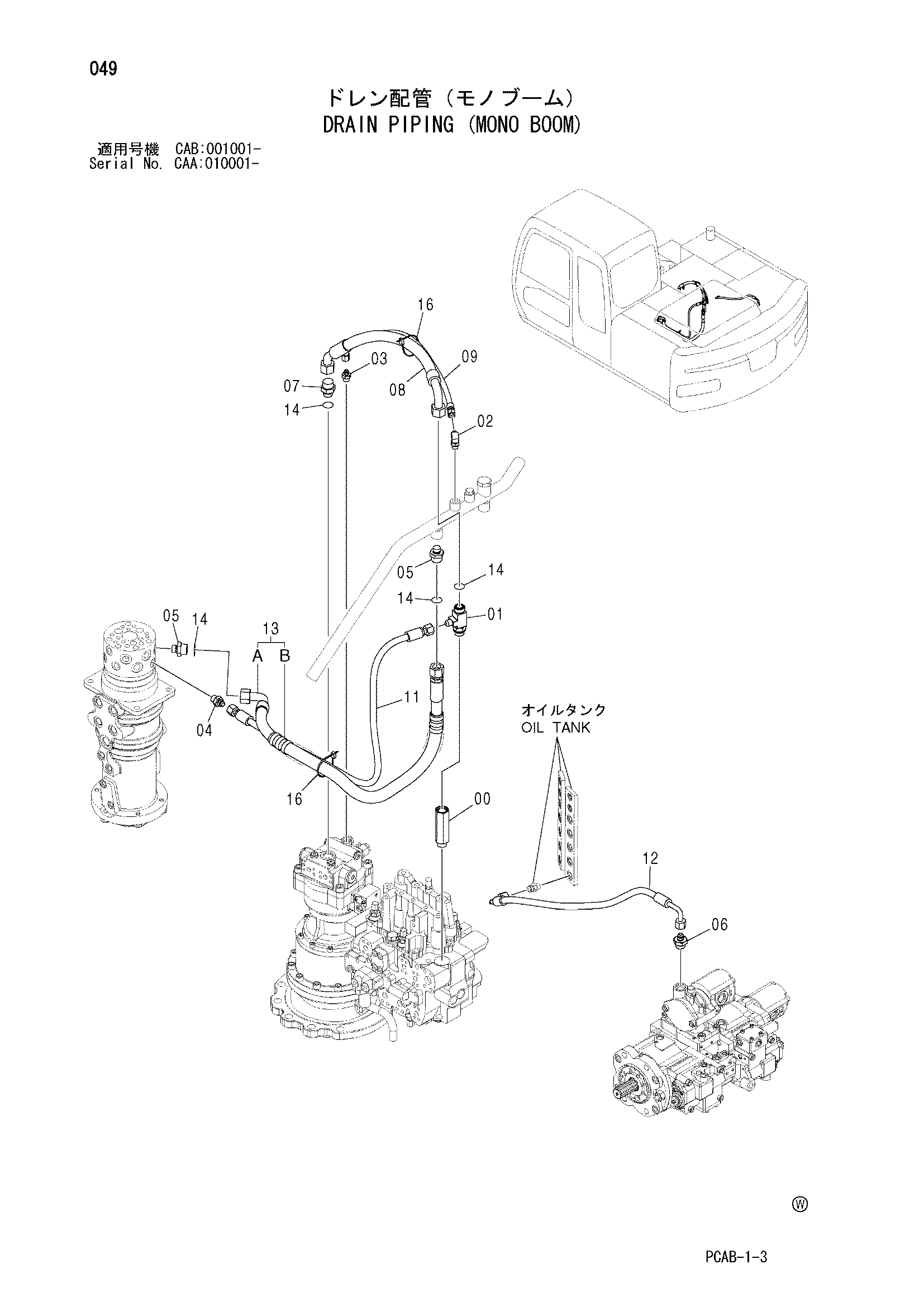

Заводская схема «Дренажные трубопроводы (моноблочный стрела)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478931 | Разъём S | 1 |
| 01 | 4266328 | Тройник | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852133 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853146 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4279302 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A853166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4480021 | Шланг | 1 |
| 09 | 4480020 | Шланг | 1 |
| 11 | 4480019 | Шланг | 1 |
| 12 | 4486927 | Шланг | 1 |
| 13 | 9226205 | Шланг в сборе | 1 |
| 13A | 4487462 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 3 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 16 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
