Шланг защита от разрыва клапан (рукоять) (2P-BOOM) — HITACHI ZX130W-AMS

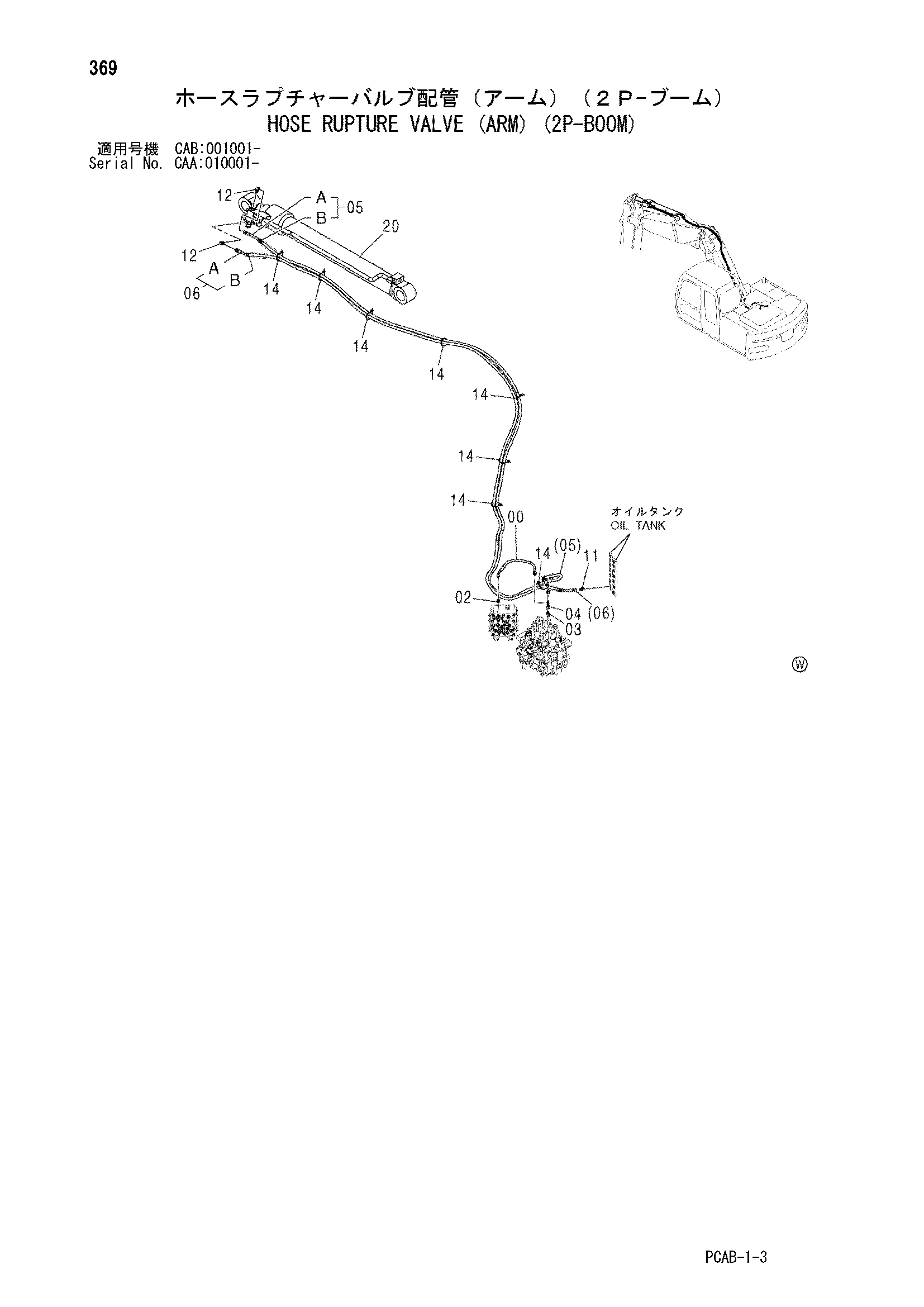

Заводская схема «Шланг защита от разрыва клапан (рукоять) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436264 | Шланг | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4202422 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 05 | 9233792 | Шланг в сборе | 1 |
| 05A | 4612864 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 16 |
| 06 | 9233787 | Шланг в сборе | 1 |
| 06A | 4612865 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 15 |
| 11 | A852133 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 11 |
| 20 | 4606746 | Гидроцилиндр. рукоять | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
