Силовая передача — HITACHI ZX130W-AMS

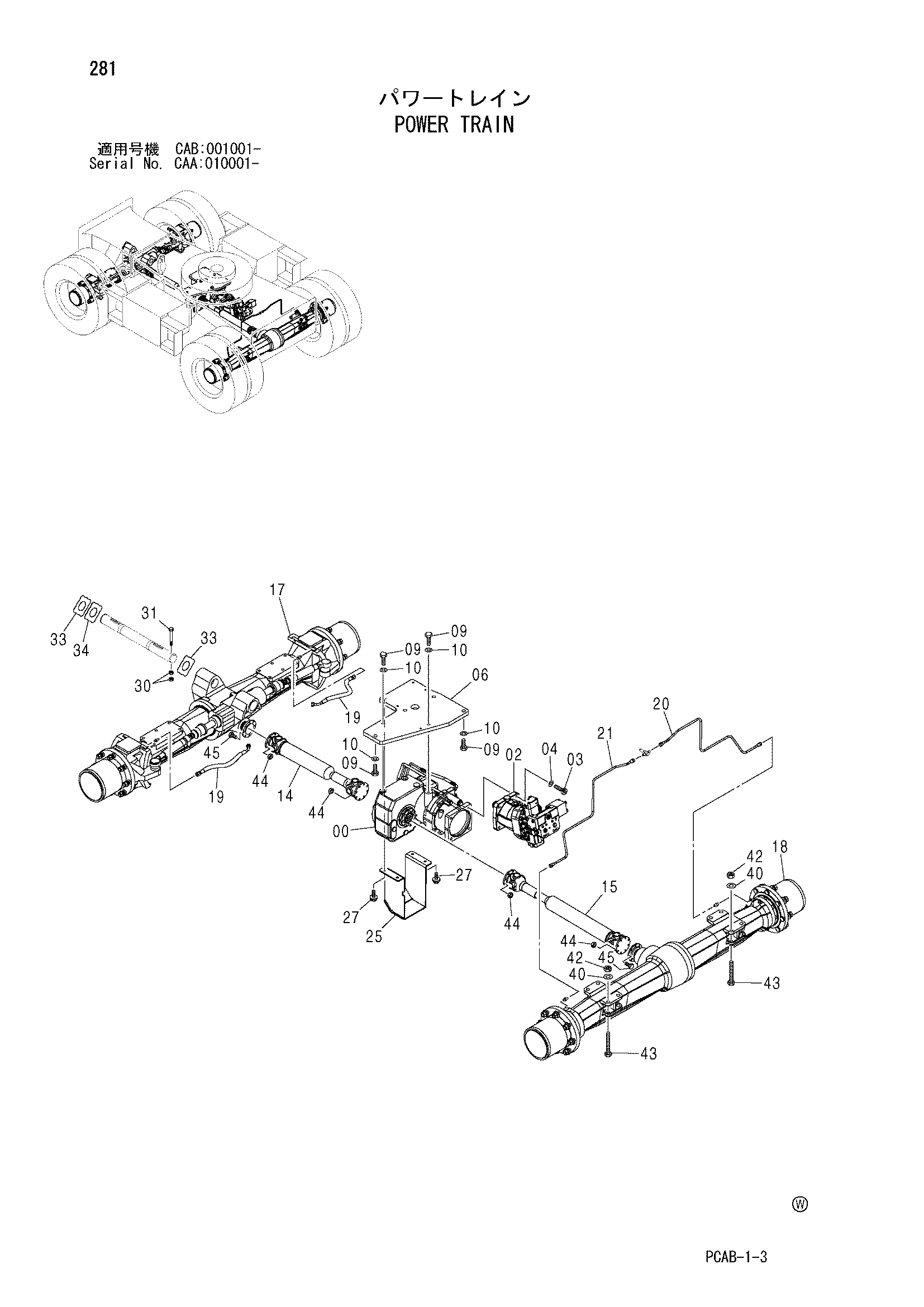

Заводская схема «Силовая передача» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457375 | Трансмиссия | 1 |
| 02 | 4475669 | Гидромотор | 1 |
| 03 | M341656 | Болт с внутренним шестигранником | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 06 | 3097970 | Кронштейн | 1 |
| 09 | J932055 | Болт | 6 |
| 10 | 4018545 | Шайба | 6 |
| 14 | 4466187 | Вал проп. | 1 |
| 15 | 4466188 | Вал проп. | 1 |
| 17 | 4479165 | Мост передний | 1 |
| 18 | 4479169 | Задний мост | 1 |
| 19 | 4481615 замена: 4630355 | Шланг | 2 |
| 19 | 4630355 | Шланг | 2 |
| 20 | 3097822 | Трубка | 1 |
| 21 | 3097823 | Трубка | 1 |
| 25 | 8091770 | Крышка | 1 |
| 27 | J021035 | Болт с шайбой | 4 |
| 27 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 30 | J950016 | Гайка | 2 |
| 31 | 4435123 | Стопорный палец | 1 |
| 33 | 4444839 | Упорная пластина 1.0 | 2 |
| 34 | 4444840 | Упорная пластина 2.0 | 1 |
| 40 | 4018545 | Шайба | 8 |
| 42 | J951020 | Гайка | 8 |
| 43 | J932011 | Болт | 8 |
| 44 | 4600531 | Гайка | 32 |
| 45 | 4602951 | Болт | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
