Гидроцилиндр стрелы трубопроводы (с шарик клапан) (2P-BOOM) — HITACHI ZX130W-AMS

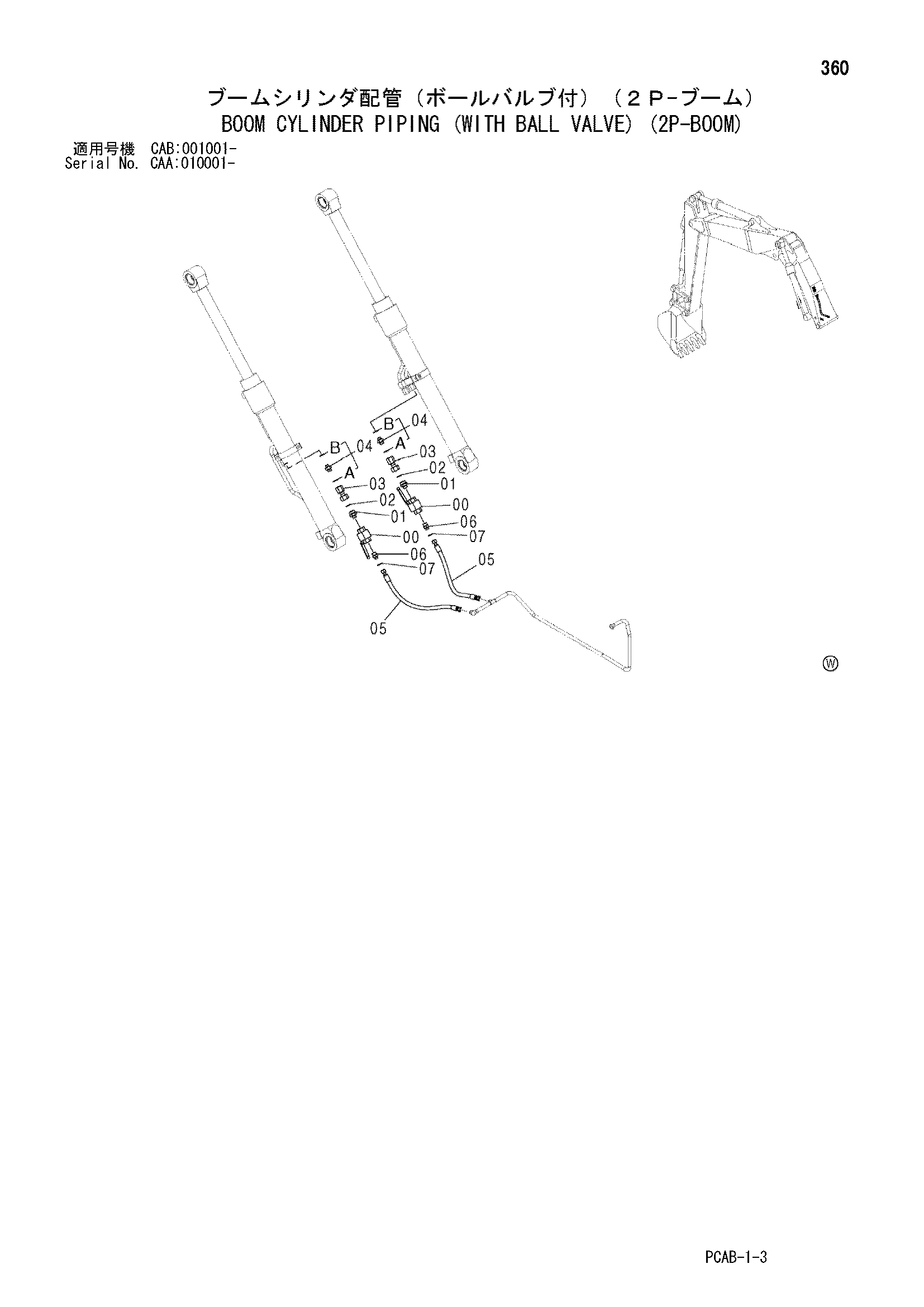

Заводская схема «Гидроцилиндр стрелы трубопроводы (с шарик клапан) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4604728 | Запорный клапан | 2 |
| 01 | A853168 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 03 | 9760978 | Переходник | 2 |
| 04 | 4364343 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 04B | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4285464 | Шланг | 2 |
| 06 | A853164 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
