Пилотные гидролинии (2P-BOOM) — HITACHI ZX130W-AMS

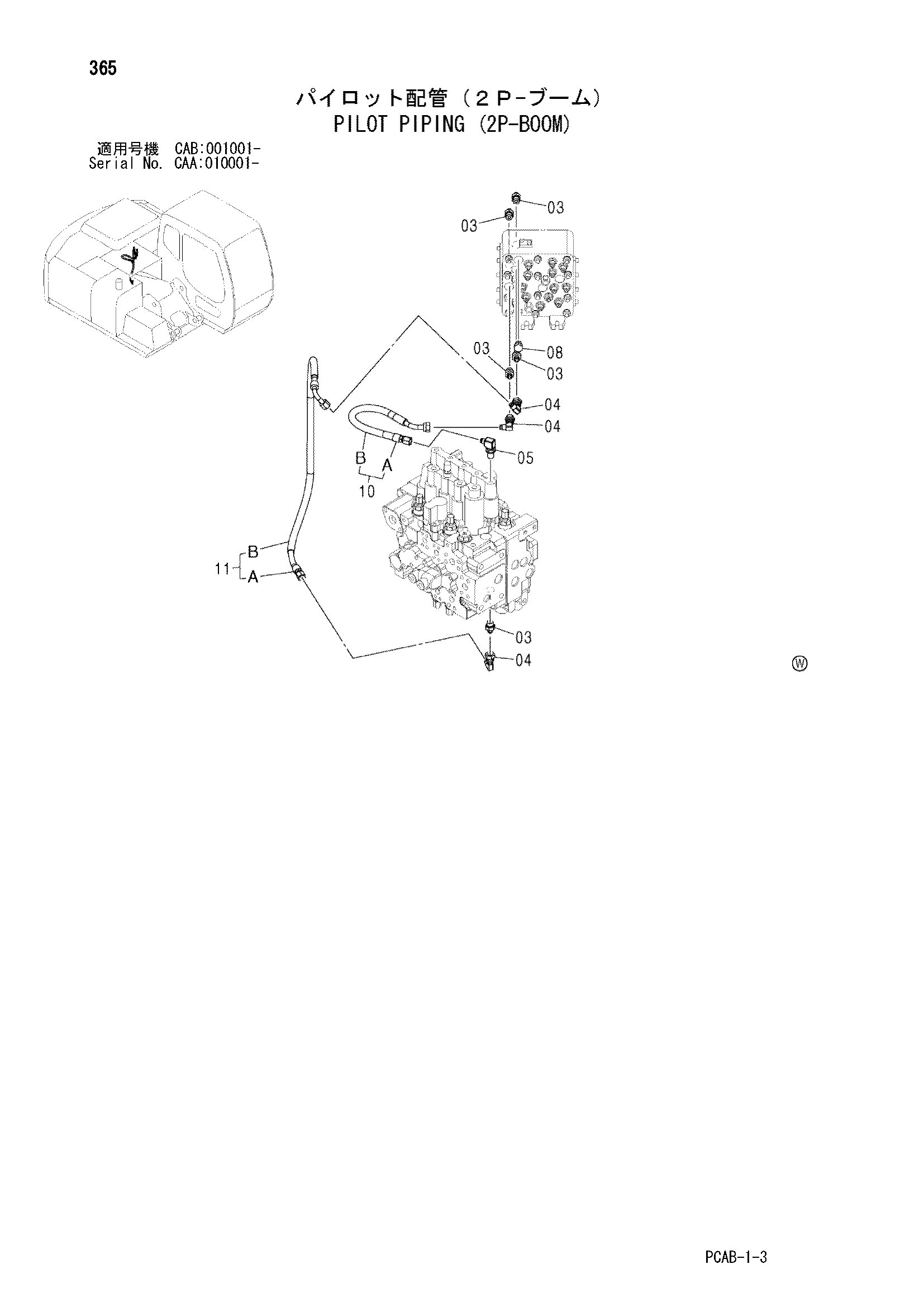

Заводская схема «Пилотные гидролинии (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852133 | Адаптер | 5 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 3 |
| 05 | 4208913 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9225807 | Шланг в сборе | 1 |
| 10A | 4436264 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | 9225808 | Шланг в сборе | 1 |
| 11A | 4437738 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
