Рулевое управление трубопроводы (водило) — HITACHI ZX130W-AMS

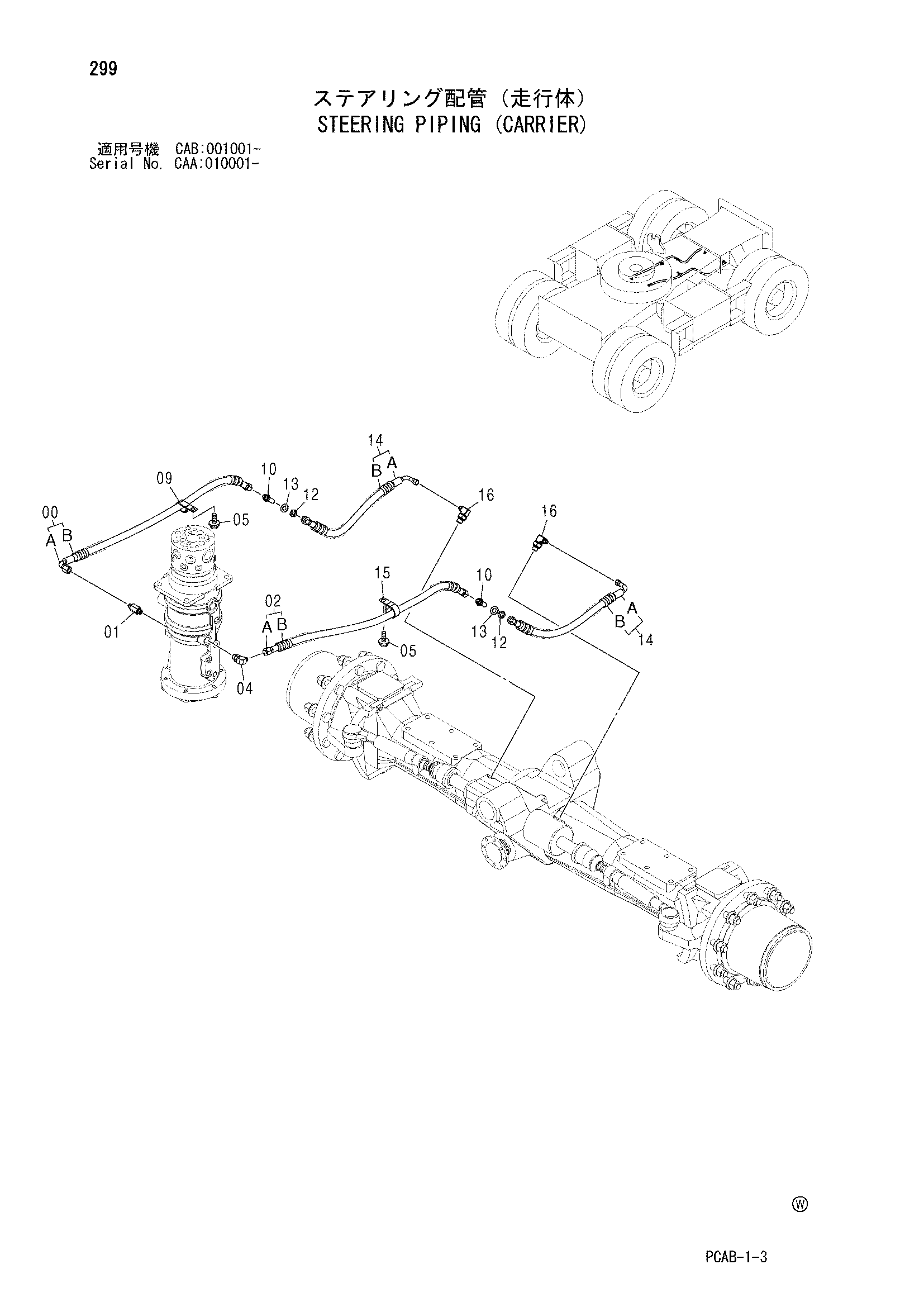

Заводская схема «Рулевое управление трубопроводы (водило)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9219214 | Шланг в сборе | 1 |
| 00A | 4315337 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 01 | 4276965 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 9225809 | Шланг в сборе | 1 |
| 02A | 4604215 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 2 |
| 04 | A852333 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | J021025 | Болт с шайбой | 2 |
| 05 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 09 | 4190266 | Зажим (22X2) | 1 |
| 10 | 4317426 | Адаптер | 2 |
| 12 | 4202531 | Гайка | 2 |
| 13 | A590114 | Плоская шайба | 2 |
| 14 | 9219215 | Шланг в сборе | 2 |
| 14A | 4307363 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 15 | 4190291 | Зажим (40) | 1 |
| 16 | 4466884 | Угловой штуцер | 2 |
| 16A | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
