Поршневой насос — HITACHI ZX130W-AMS

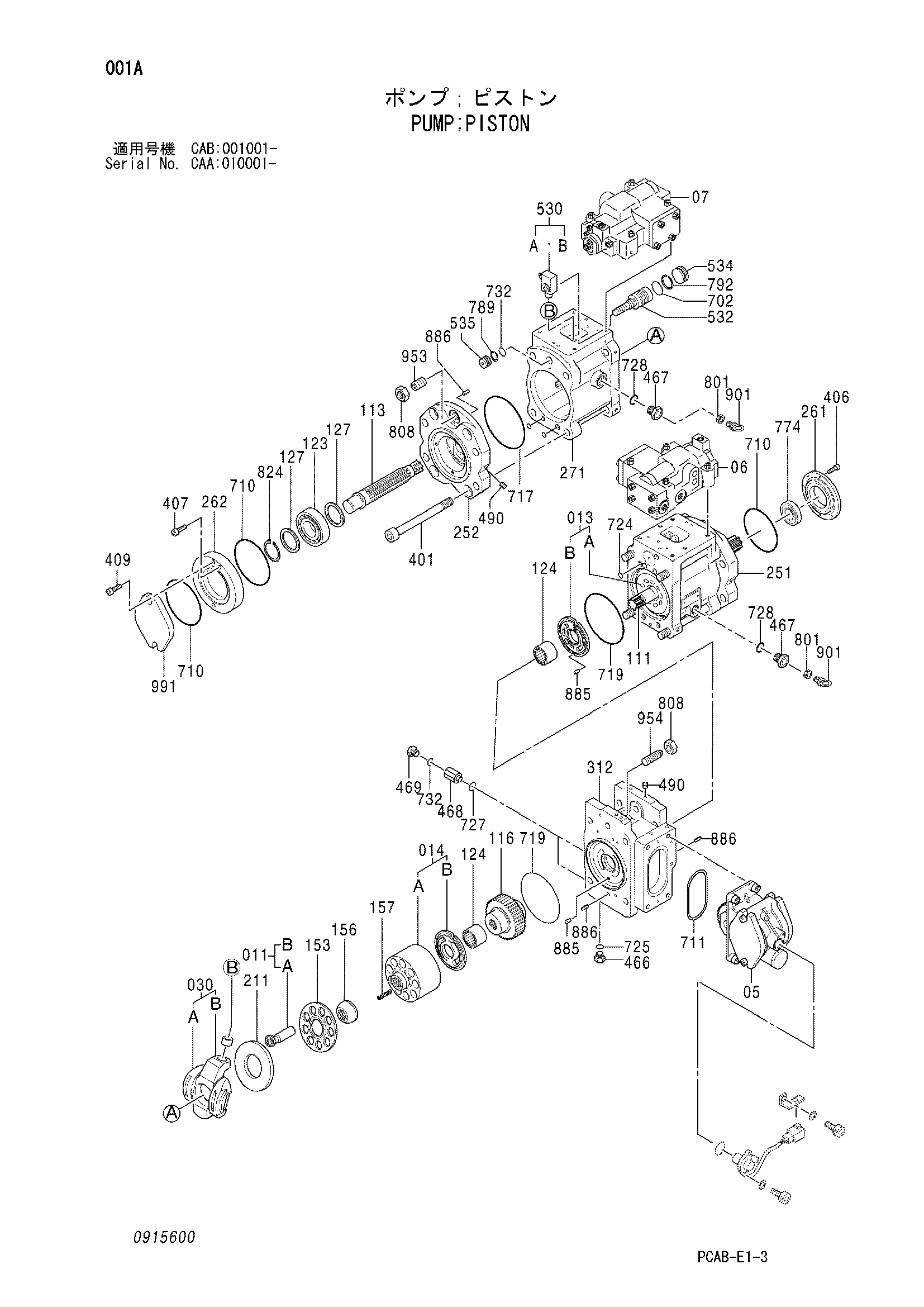

Заводская схема «Поршневой насос» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4601510 | Поршневой насос | ||
| 05 | 4612660 | Короб шестерня | 1 |
| 06 | 4619901 | Регулятор (передний) | 1 |
| 07 | 4619902 | Регулятор (задний) | 1 |
| 011 | 0878101 | Поршень в сборе | 18 |
| 013 | 0878102 | Гидроцилиндр. в сборе | 1 |
| 014 | 0818502 | Гидроцилиндр. в сборе | 1 |
| 030 | 0878103 | Пластина в сборе | 2 |
| 111 | 0878104 | Вал (F) | 1 |
| 113 | 0878105 | Вал (правый) | 1 |
| 116 | 0878106 | Шестерня | 1 |
| 123 | 0878107 | Роликовый подшипник | 2 |
| 124 | 0878108 | Игольчатый подшипник | 2 |
| 127 | 0818508 | Проставка | 4 |
| 153 | 0878109 | Пластина | 2 |
| 156 | 0818510 | Втулка | 2 |
| 157 | 0818511 | Пружина | 18 |
| 211 | 0818512 | Пластина | 2 |
| 251 | 0818513 | Опора | 1 |
| 252 | 0878110 | Опора (правый) | 1 |
| 261 | 0878111 | Крышка уплотнение (F) | 1 |
| 262 | 0878112 | Пластина | 1 |
| 271 | 0818515 | Корпус | 2 |
| 312 | 0878113 | Блок | 1 |
| 401 | 0818519 | Болт с внутренним шестигранником | 8 |
| 406 | 0237902 | Болт с внутренним шестигранником | 4 |
| 407 | 0211510 | Болт с внутренним шестигранником | 2 |
| 409 | 0179507 | Болт сккет | 2 |
| 466 | 0236014 | Пробка | 2 |
| 467 | 0818520 | Пробка | 4 |
| 468 | 0878114 | Адаптер | 2 |
| 469 | 0626901 | Пробка | 2 |
| 490 | 0263019 | Пробка | 16 |
| 530 | 0878115 | Палец в сборе | 2 |
| 532 | 0878116 | Поршень | 2 |
| 534 | 0818523 | Ограничитель | 2 |
| 535 | 0818524 | Ограничитель | 2 |
| 702 | A811030 | Уплотнительное кольцо | 2 |
| 710 | A811085 | Уплотнительное кольцо | 3 |
| 711 | A811095 | Уплотнительное кольцо | 1 |
| 717 | A811120 | Уплотнительное кольцо | 2 |
| 719 | A811115 | Уплотнительное кольцо | 2 |
| 724 | 4506408 | Уплотнительное кольцо | 18 |
| 725 | 957366 | Уплотнительное кольцо | 2 |
| 727 | 4509180 | Уплотнительное кольцо | 2 |
| 728 | 4506418 | Уплотнительное кольцо | 4 |
| 732 | 4506416 | Уплотнительное кольцо | 4 |
| 774 | 0878117 | Масляное уплотнение | 1 |
| 789 | 4085607 | Опорное кольцо | 2 |
| 792 | 0249148 | Опорное кольцо | 2 |
| 801 | 0124811 | Гайка | 2 |
| 808 | 0131108 | Стопорная гайка | 4 |
| 824 | 991342 | Стопорное кольцо | 2 |
| 885 | 0175241 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 901 | 4163072 | Болт проушина | 2 |
| 953 | 0708027 | Установочный винт | 2 |
| 954 | 0818525 | Установочный винт | 2 |
| 991 | 0820422 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
