Шланг защита от разрыва клапан трубопроводы (стрела) (2P-BOOM) — HITACHI ZX130W-AMS

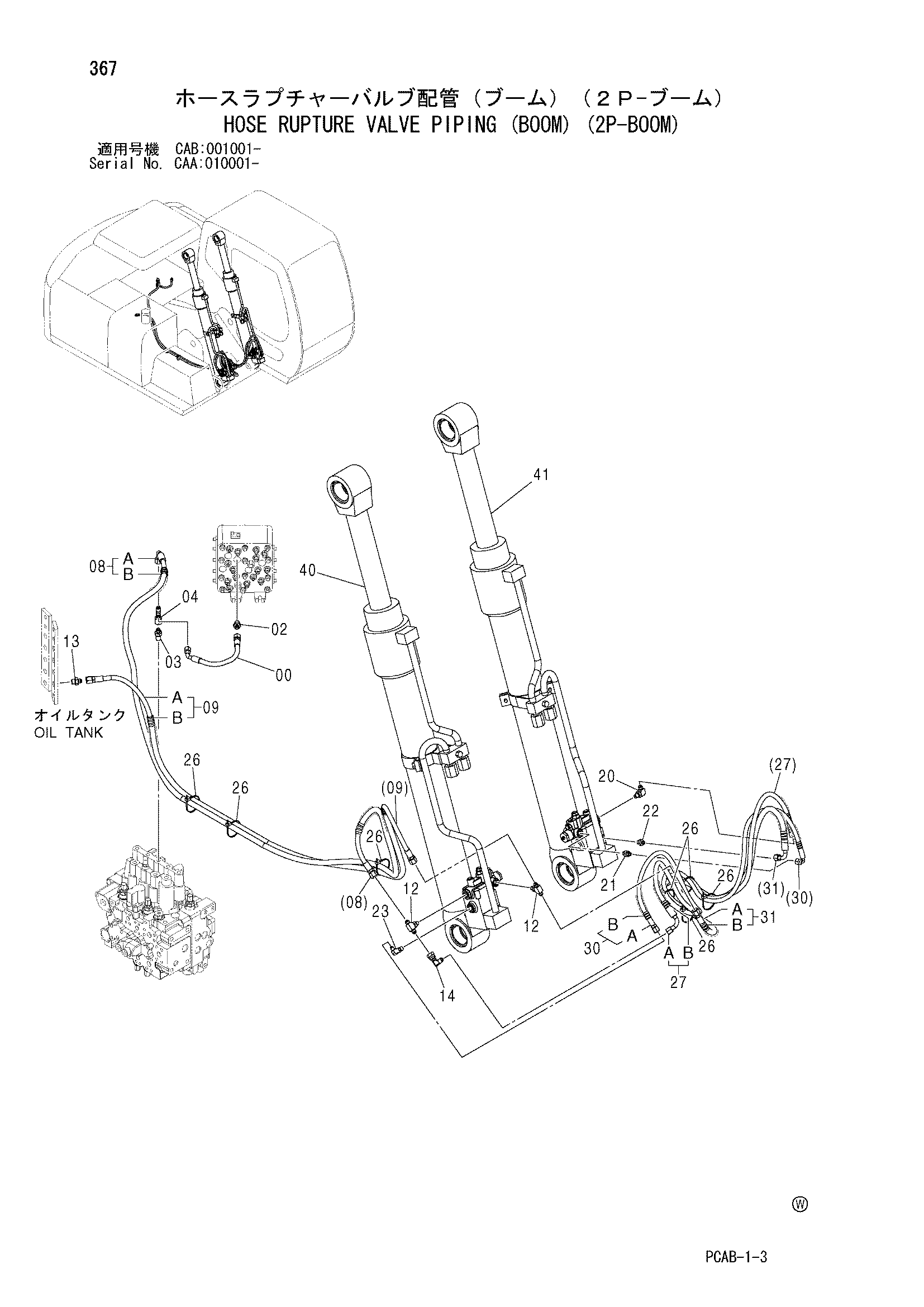

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436264 | Шланг | 1 |
| 02 | A852133 | Адаптер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 4202422 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 1 |
| 08 | 9231838 | Шланг в сборе | 1 |
| 08A | 4610579 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 4 |
| 09 | 9233786 | Шланг в сборе | 1 |
| 09A | 4612861 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 4 |
| 12 | A852523 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4239976 | Унион S | 1 |
| 20 | A852323 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852123 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852322 | Угловой штуцер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 7 |
| 27 | 9199732 | Шланг в сборе | 1 |
| 27A | 4452375 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 4 |
| 30 | 9231839 | Шланг в сборе | 1 |
| 30A | 4610580 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 4 |
| 31 | 9228553 | Шланг в сборе | 1 |
| 31A | 4606593 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 3 |
| 40 | 4606759 | Гидроцилиндр. стрела (правый) | 1 |
| 41 | 4606760 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
