Пилотные гидролинии (D-1) — HITACHI ZX130W-AMS

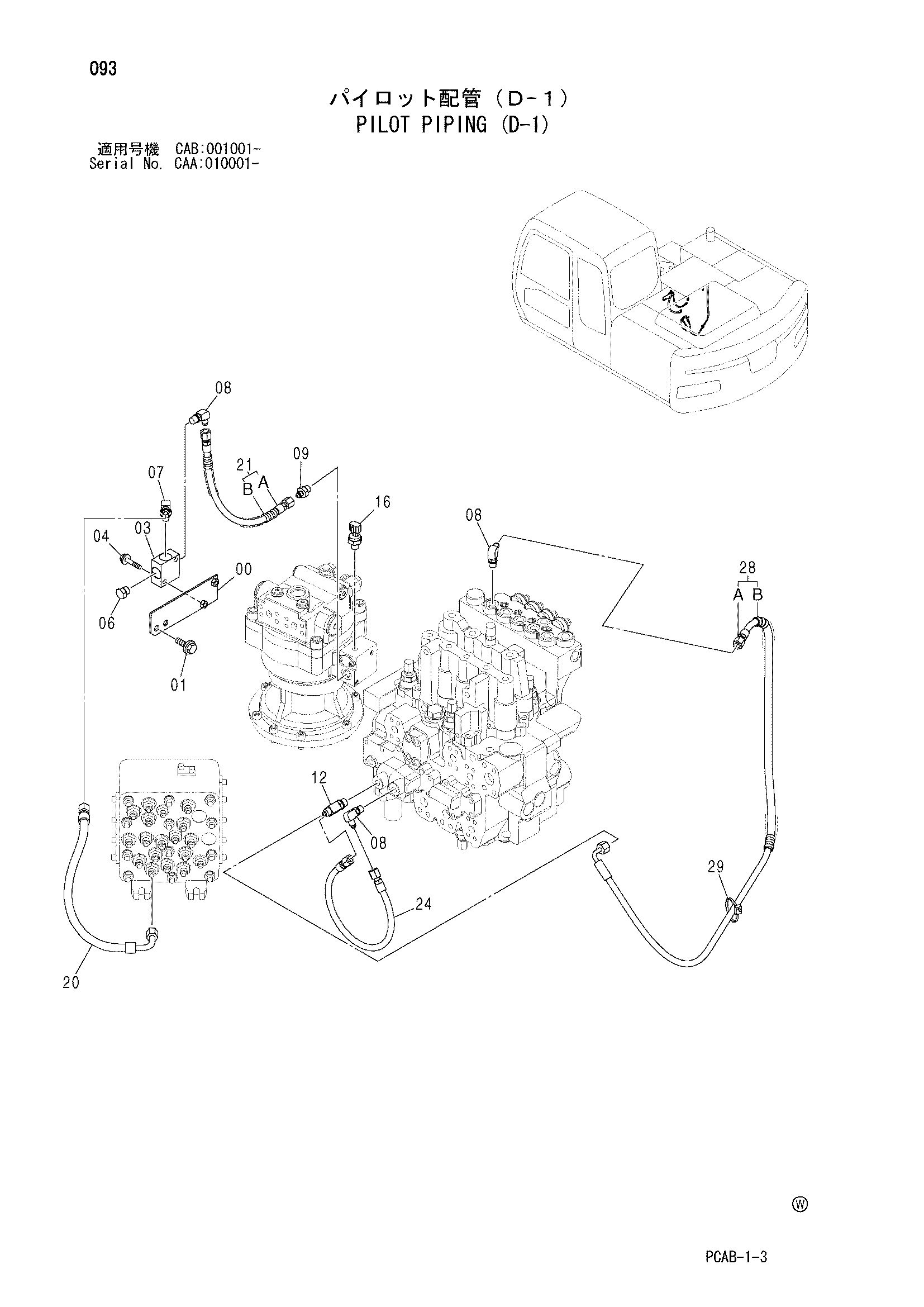

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758055 | Кронштейн | 1 |
| 01 | J011025 | Болт с шайбой | 2 |
| 01 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 03 | 4411001 | Челночный клапан | 1 |
| 04 | J010845 | Болт с шайбой | 2 |
| 04 | J260845 замена: J900845 | Болт с шайбой | 2 |
| 06 | A885002 | Пробка | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852422 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4436535 | Датчик давления | 1 |
| 20 | 4442429 | Шланг | 1 |
| 21 | 4452733 замена: 9238070 | Шланг | 1 |
| 21 | 9238070 | Шланг в сборе | 1 |
| 21A | 4452733 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 24 | 4442331 | Шланг | 1 |
| 28 | 9234017 | Шланг в сборе | 1 |
| 28A | 4480170 | Шланг (DY) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
