Пилотные гидролинии (C-2) — HITACHI ZX130W-AMS

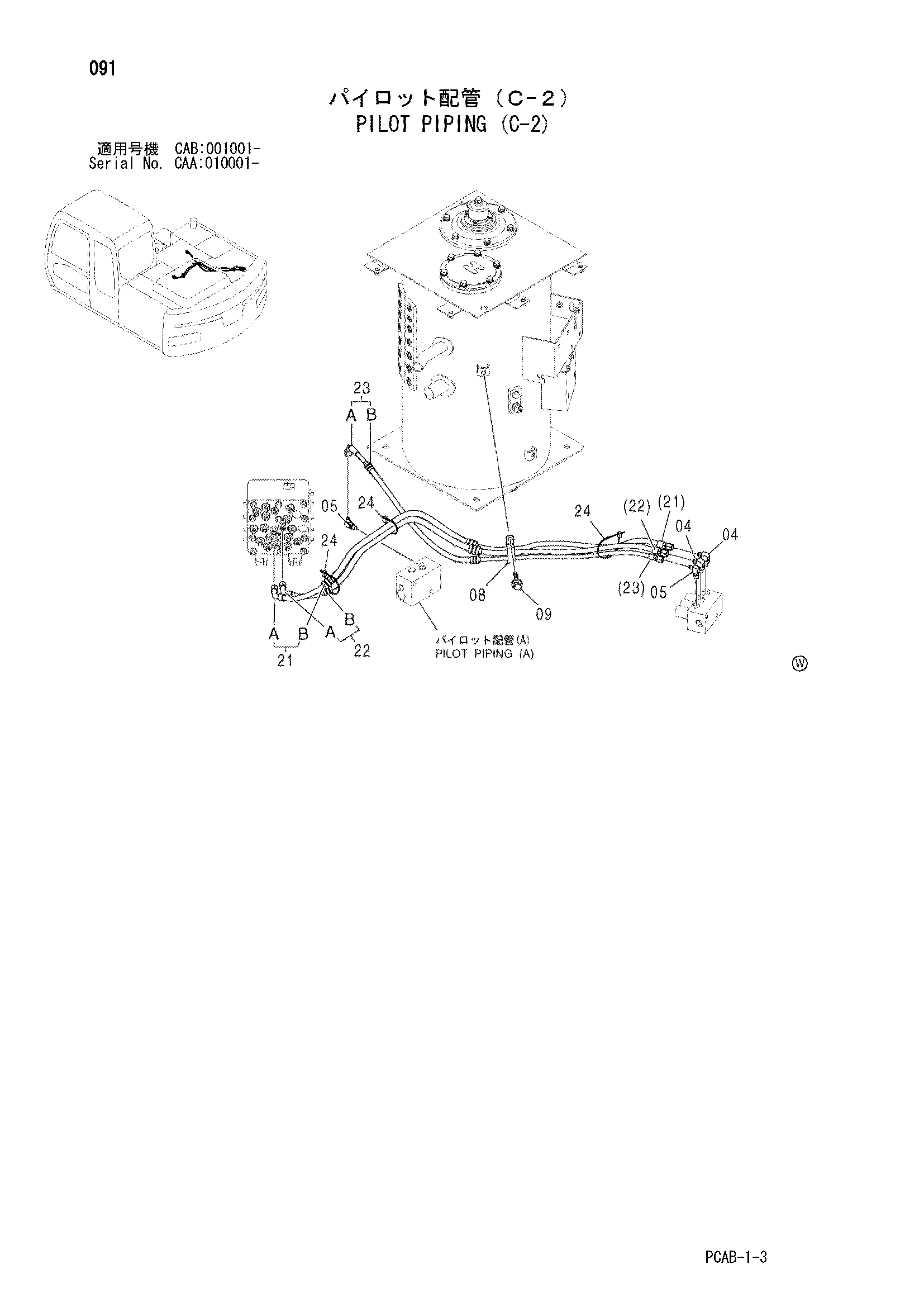

Заводская схема «Пилотные гидролинии (C-2)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4193848 | Зажим | 1 |
| 09 | J021025 | Болт с шайбой | 1 |
| 09 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 21 | 9227263 | Шланг в сборе | 1 |
| 21A | 4480072 | Шланг (SA) | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 9227264 | Шланг в сборе | 1 |
| 22A | 4480075 | Шланг (SB) | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | 9227265 | Шланг в сборе | 1 |
| 23A | 4480076 | Шланг (PE) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
