Аутригер трубопроводы (1-2) (верхняя платформа) — HITACHI ZX130W-AMS

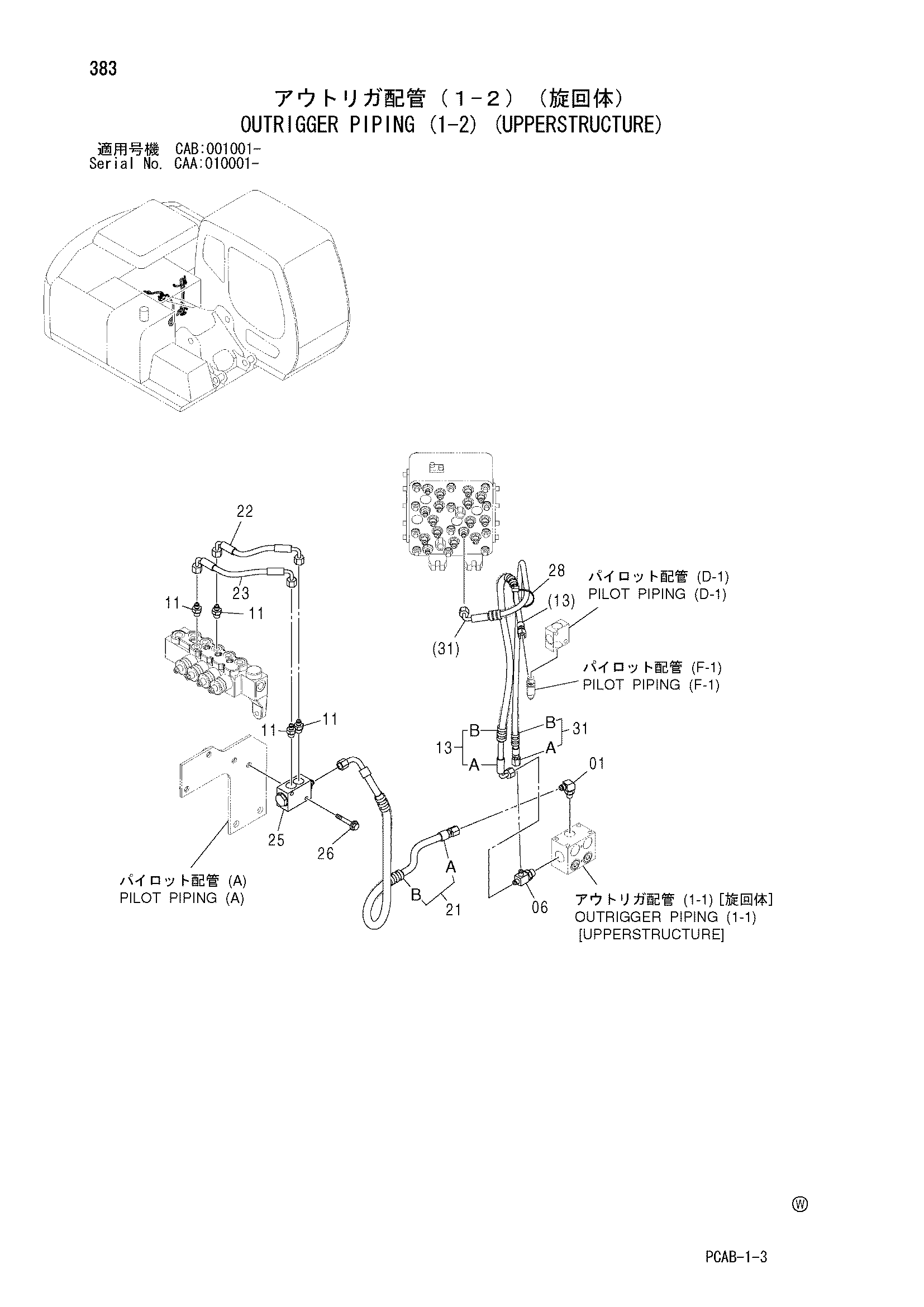

Заводская схема «Аутригер трубопроводы (1-2) (верхняя платформа)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852432 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9230246 | Шланг в сборе | 1 |
| 13A | 4480439 | Шланг (Z) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 21 | 9216832 | Шланг в сборе | 1 |
| 21A | 4484971 | Шланг (Y) | 1 |
| 21B | 4327293 | Защитный кожух | 2 |
| 22 | 4484975 | Шланг | 1 |
| 23 | 4484976 | Шланг | 1 |
| 25 | 4337928 | Клапан | 1 |
| 26 | J010855 | Болт с шайбой | 2 |
| 26 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 31 | 9235612 | Шланг в сборе | 1 |
| 31A | 4480437 | Шланг (SP) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
