Запасные пилотные гидролинии (гидромолот, гидроножницы) (2P-BOOM) — HITACHI ZX130W-AMS

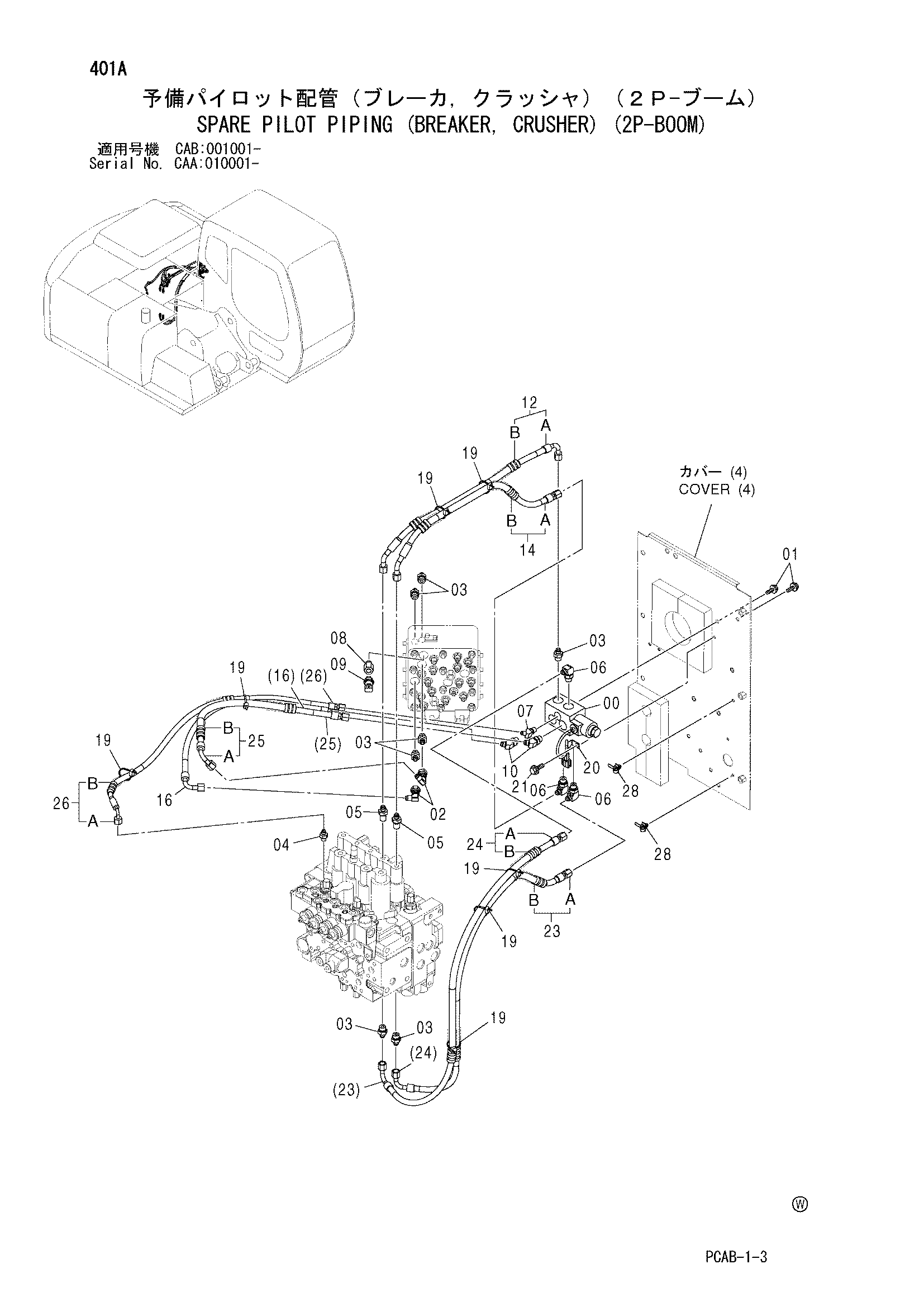

Заводская схема «Запасные пилотные гидролинии (гидромолот, гидроножницы) (2P-BOOM)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4462737 | Электромагнитный клапан | 1 |
| 01 | J260814 | Болт с шайбой | 2 |
| 01A | J900814 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4239976 | Унион S | 2 |
| 03 | A852133 | Адаптер | 7 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4202422 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852333 | Угловой штуцер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852222 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4263446 | Переходник S | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4436535 | Датчик давления | 1 |
| 10 | A852233 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 9221842 | Шланг в сборе | 1 |
| 12A | 4486789 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 14 | 9221843 | Шланг в сборе | 1 |
| 14A | 4486791 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 1 |
| 16 | 4607869 | Шланг | 1 |
| 19 | 4055311 | Ленточный зажим | 7 |
| 20 | 4257159 | Кронштейн | 1 |
| 21 | J011020 | Болт с шайбой | 1 |
| 21 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 23 | 9233542 | Шланг в сборе | 1 |
| 23A | 4486795 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9233543 | Шланг в сборе | 1 |
| 24A | 4486792 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 25 | 9233547 | Шланг в сборе | 1 |
| 25A | 4605144 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 1 |
| 26 | 9233544 | Шланг в сборе | 1 |
| 26A | 4486786 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 1 |
| 28 | 4254600 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
