Шасси — HITACHI ZX130W-AMS

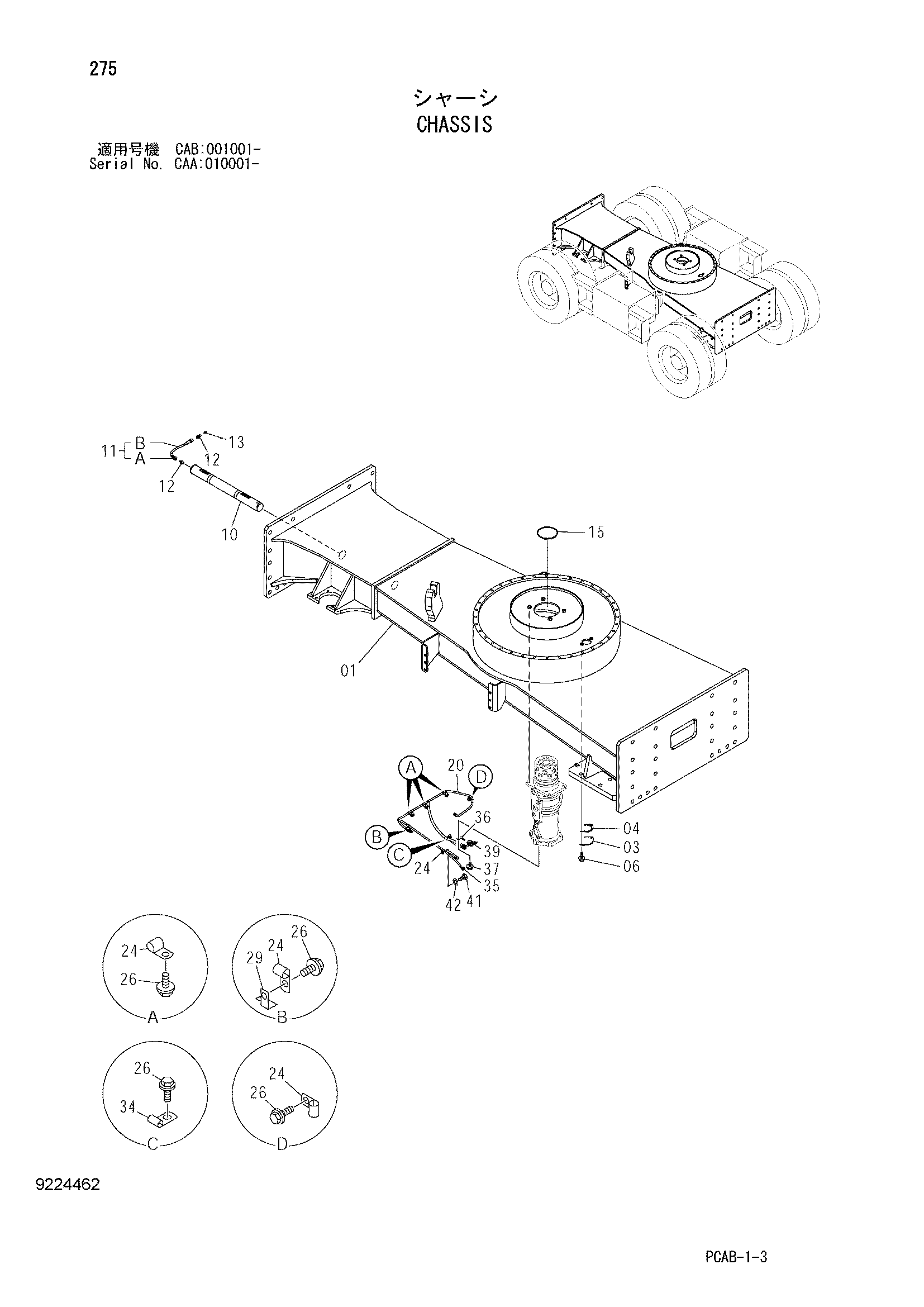

Заводская схема «Шасси» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5008788 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011030 | Болт с шайбой | 2 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | 3094002 | Палец | 1 |
| 11 | 9224611 | Шланг в сборе | 1 |
| 11A | 4600723 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 1 |
| 12 | 4154651 | Адаптер | 2 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 15 | 4620403 | Уплотнение | 1 |
| 20 | 3094127 | Жгут проводов | 1 |
| 24 | 4190261 | Зажим (10) | 6 |
| 26 | J021025 | Болт с шайбой | 6 |
| 26 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 29 | 4257159 | Кронштейн | 1 |
| 34 | 4190275 | Зажим (14) | 1 |
| 35 | J950010 | Гайка | 1 |
| 36 | 4602633 | Кронштейн | 1 |
| 37 | J020614 | Болт с шайбой | 1 |
| 37 | J260614 замена: J900614 | Болт с шайбой | 1 |
| 39 | 4055312 | Ленточный зажим | 1 |
| 41 | J901020 | Болт | 1 |
| 42 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
