Гидроцилиндр. позиционирование — HITACHI ZX130W-AMS

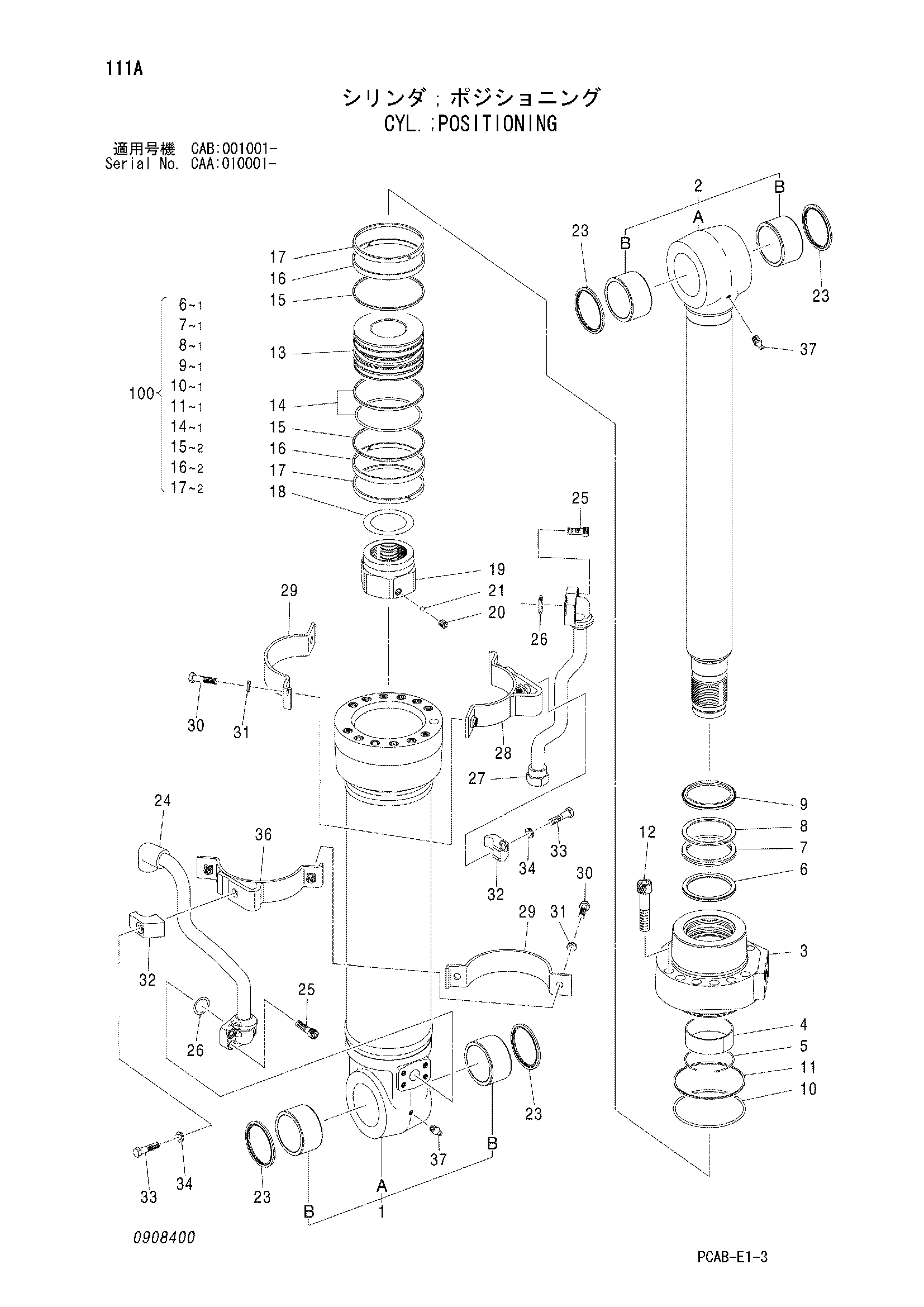

Заводская схема «Гидроцилиндр. позиционирование» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4479543 | Гидроцилиндр. позиционирование | 1 | |
| 1 | 0908401 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4332285 | Втулка | 2 |
| 2 | 0908402 | Шток поршня в сборе | 1 |
| 2B | 4332285 | Втулка | 2 |
| 3 | 0908403 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Стопорное кольцо | 1 |
| 6 | 0789106 | Кольцо | 1 |
| 7 | 0667404 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 0667406 | Грязесъёмное кольцо | 1 |
| 10 | A811145 | Уплотнительное кольцо | 1 |
| 11 | 0871805 | Опорное кольцо | 1 |
| 12 | 0714306 | Болт с внутренним шестигранником | 12 |
| 13 | 0908404 | Поршень | 1 |
| 14 | 0237218 | Уплотнительное кольцо | 1 |
| 15 | 0871806 | Опорное кольцо | 2 |
| 16 | 0867307 | Направляющее кольцо | 2 |
| 17 | 0237220 | Направляющее кольцо | 2 |
| 18 | 0836111 | Регулировочная шайба | 1 |
| 19 | 0880607 | Гайка | 1 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4067902 | Пылезащитное уплотнение | 4 |
| 24 | 0908405 | Трубка | 1 |
| 25 | 0150616 | Болт с внутренним шестигранником | 8 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | 0908406 | Трубка | 1 |
| 28-36 | 0908407 | Комплект лента | 1 |
| 28 | 0867314 | Лента | 1 |
| 29 | 0387311 | Лента | 2 |
| 30 | 0408815 | Болт | 4 |
| 31 | 0325913 | Шайба | 4 |
| 32 | 0309021 | Держатель | 2 |
| 33 | 0309022 | Болт | 2 |
| 34 | 0208516 | Пружинная шайба | 2 |
| 36 | 0908408 | Лента | 1 |
| 37 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4619123 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
