Отопитель трубопроводы — HITACHI ZX130W-AMS

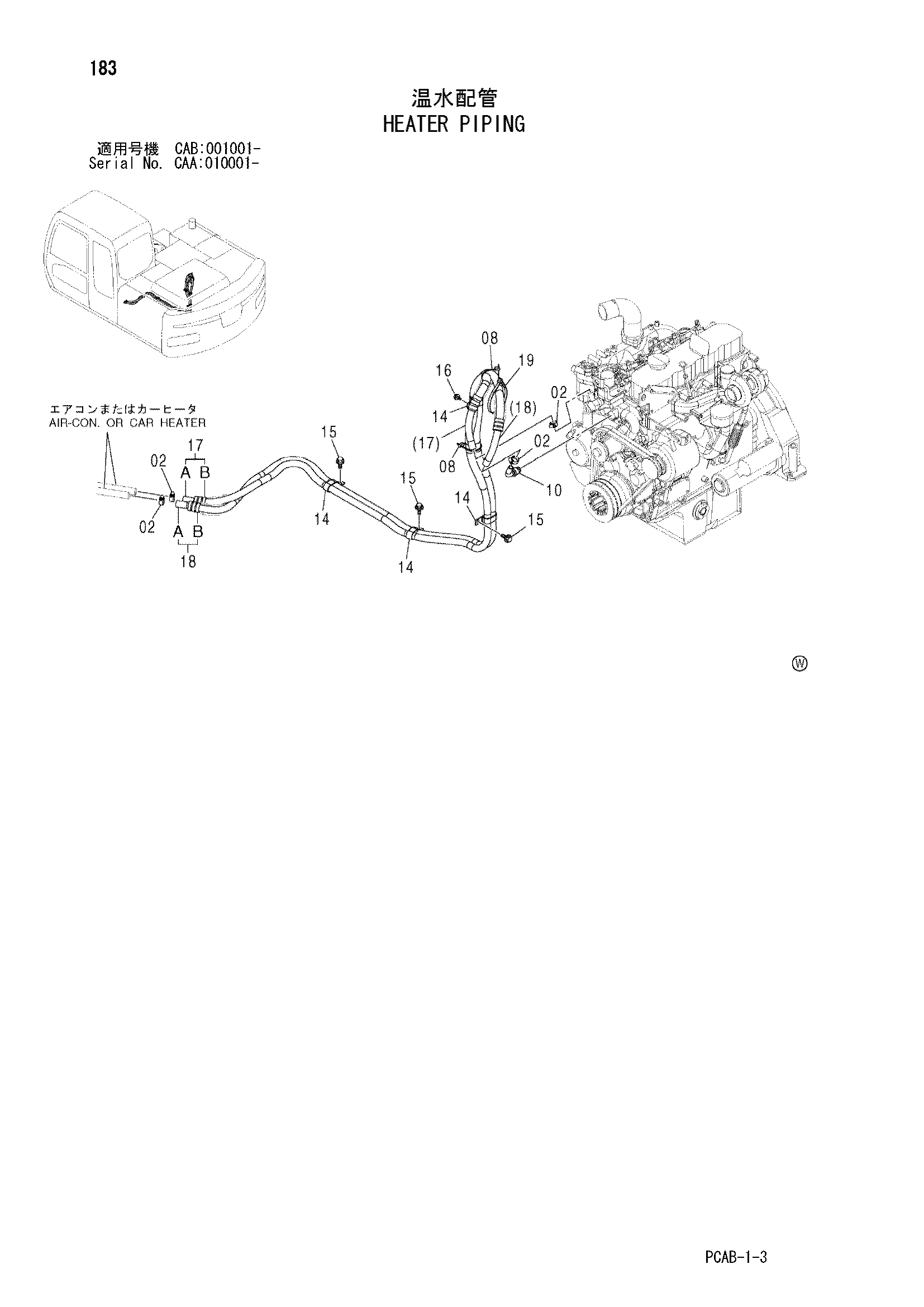

Заводская схема «Отопитель трубопроводы» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4514699 | Хомут шланга | 4 |
| 08 | 4055312 | Ленточный зажим | 2 |
| 10 | 9745899 | Соединение трубка | 1 |
| 14 | 4192034 | Зажим | 4 |
| 15 | J011020 | Болт с шайбой | 3 |
| 15 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 16 | J020816 | Болт с шайбой | 1 |
| 16 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 17 | 9196235 | Водяной шланг в сборе | 1 |
| 17A | 4439006 | Водяной шланг (RED) | 1 |
| 17B | 4320661 | Защитный кожух | 3 |
| 18 | 9196244 | Водяной шланг в сборе | 1 |
| 18A | 4439011 | Водяной шланг | 1 |
| 18B | 4320661 | Защитный кожух | 3 |
| 19 | 4121859 замена: 4323613 | Ленточный зажим | 1 |
| 19 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
