Аутригер трубопроводы (водило) — HITACHI ZX130W-AMS

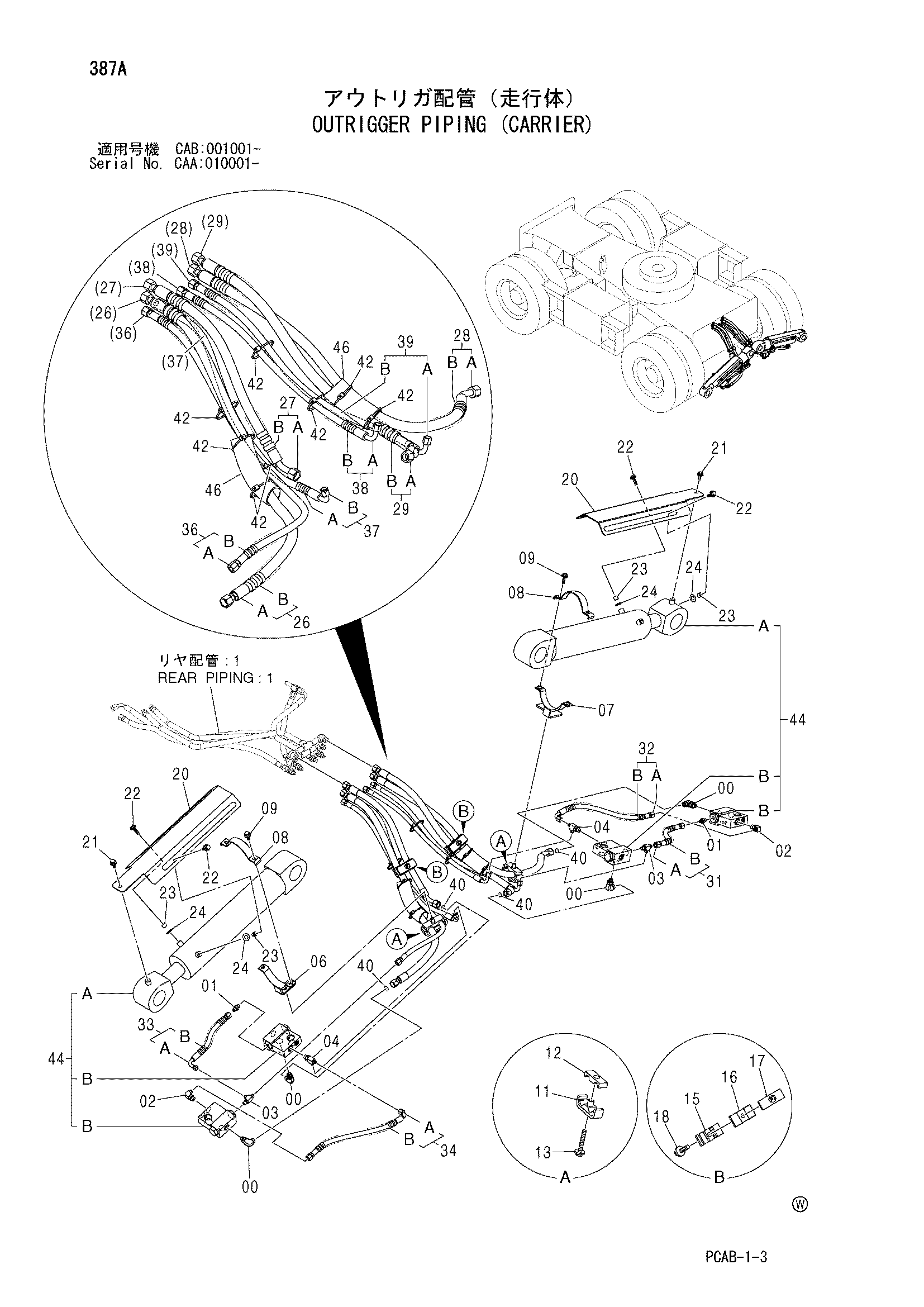

Заводская схема «Аутригер трубопроводы (водило)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202112 | Угловой штуцер | 4 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852123 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852333 | Угловой штуцер | 2 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852423 | Тройник | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852433 | Тройник | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 8093319 | Хомут | 1 |
| 07 | 8093247 | Хомут | 1 |
| 08 | 3097886 | Хомут | 2 |
| 09 | J021035 | Болт с шайбой | 4 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 11 | 8082431 | Хомут | 2 |
| 12 | 4285722 | Резиновая прокладка | 2 |
| 13 | J021275 | Болт с шайбой | 2 |
| 13 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 15 | 4202103 | Хомут | 2 |
| 16 | 9727634 | Хомут | 2 |
| 17 | 9738975 | Хомут | 2 |
| 18 | J011250 | Болт с шайбой | 2 |
| 18 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 20 | 3097573 | Крышка гидроцилиндр. | 2 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J281040 | Болт с шайбой | 4 |
| 22A | J901040 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 4488863 | Втулка | 4 |
| 24 | J217083 | Шайба | 4 |
| 26 | 9227406 | Шланг в сборе | 1 |
| 26A | 4608773 | Шланг | 1 |
| 26B | 4327294 | Защитный кожух | 2 |
| 27 | 9225992 | Шланг в сборе | 1 |
| 27A | 4489114 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 1 |
| 28 | 9227407 | Шланг в сборе | 1 |
| 28A | 4608774 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 2 |
| 29 | 9224951 | Шланг в сборе | 1 |
| 29A | 4250063 | Шланг | 1 |
| 29B | 4327294 | Защитный кожух | 2 |
| 31 | 9224571 | Шланг в сборе | 1 |
| 31A | 4470875 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 1 |
| 32 | 9223426 | Шланг в сборе | 1 |
| 32A | 4474690 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9225706 | Шланг в сборе | 1 |
| 33A | 4602206 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | 9223426 | Шланг в сборе | 1 |
| 34A | 4474690 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 1 |
| 36 | 9198370 | Шланг в сборе | 1 |
| 36A | 4449883 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 37 | 9230498 | Шланг в сборе | 1 |
| 37A | 4608785 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | 9224573 | Шланг в сборе | 1 |
| 38A | 4489632 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 1 |
| 39 | 9227679 | Шланг в сборе | 1 |
| 39A | 4453023 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | 4138938 | Уплотнительное кольцо | 4 |
| 42 | 4055312 | Ленточный зажим | 8 |
| 44 | 9230513 | Оутиггер гидроцилиндр. в сборе | 2 |
| 44A | 4486389 | Гидроцилиндр. аутригер | 1 |
| 44B | 9220919 | Обратный клапан | 2 |
| 46 | 4219918 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
