Тормоз трубопроводы (водило) — HITACHI ZX130W-AMS

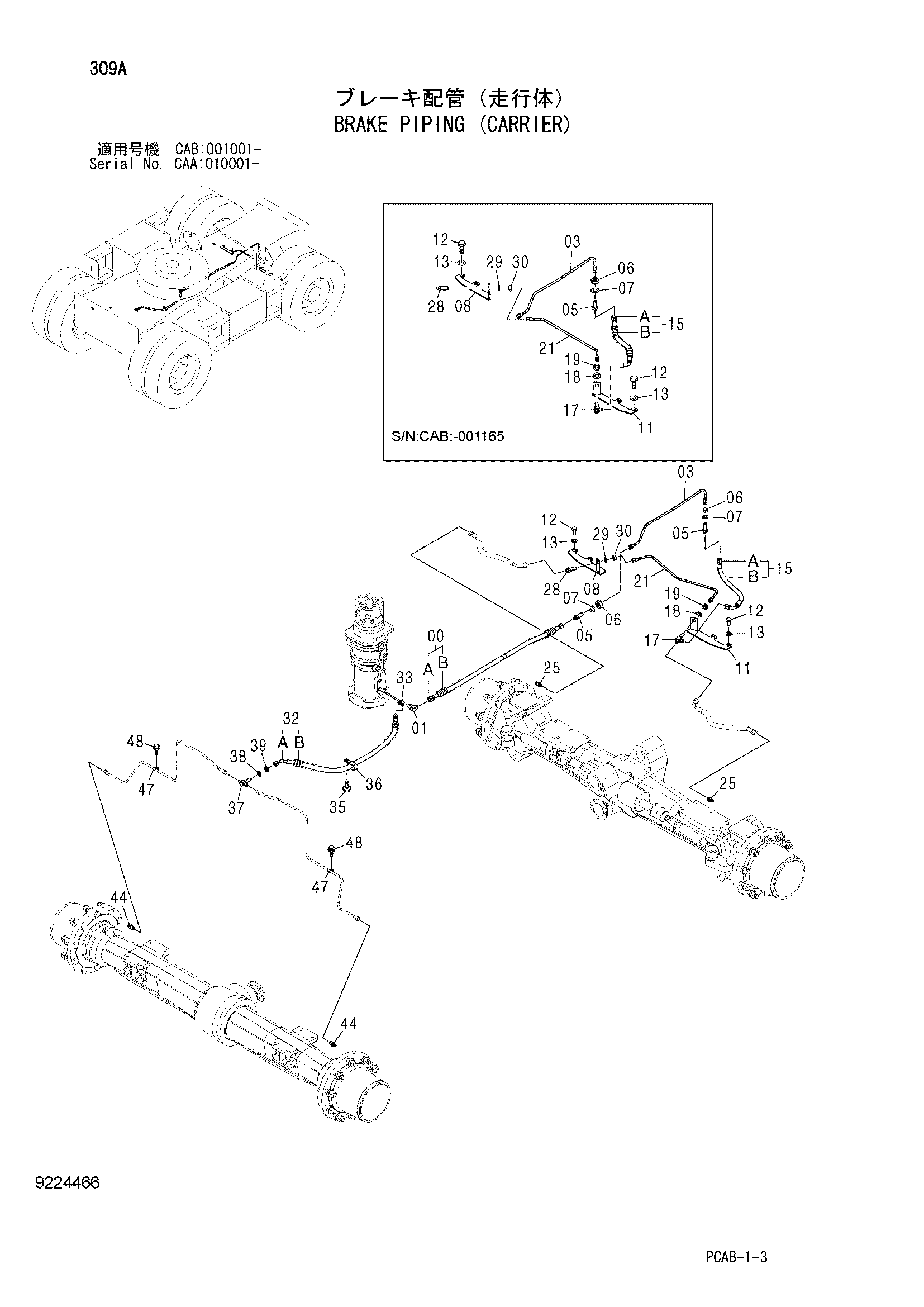

Заводская схема «Тормоз трубопроводы (водило)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218849 | Шланг в сборе | 1 |
| 00A | 4481616 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 2 |
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 3096200 | Трубка | 1 |
| 05 | 4183224 | Адаптер | 2 |
| 06 | J952016 | Гайка | 2 |
| 07 | A590116 | Плоская шайба | 2 |
| 08 | 8091908 замена: 8098947 | Кронштейн | 1 |
| 08 | 8098948 | Кронштейн | 1 |
| 11 | 8091907 замена: 8098948 | Кронштейн | 1 |
| 11 | 8098947 | Кронштейн | 1 |
| 12 | J901630 | Болт | 4 |
| 13 | A590116 | Плоская шайба | 4 |
| 15 | 9218850 замена: 9246400 | Шланг в сборе | 1 |
| 15A | 4481617 замена: 8098947 | Шланг | 1 |
| 15B | 4327293 замена: 8098948 | Защитный кожух | 1 |
| 15 | 9246400 | Шланг в сборе | 1 |
| 15A | 4630366 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 4479546 | Тройник | 1 |
| 18 | A590116 | Плоская шайба | 1 |
| 19 | J952016 | Гайка | 1 |
| 21 | 4480088 замена: 4630354 | Трубка | 1 |
| 21 | 4630354 | Трубка | 1 |
| 25 | 4472817 | Адаптер | 2 |
| 28 | 4183224 | Адаптер | 1 |
| 29 | A590116 | Плоская шайба | 1 |
| 30 | J952016 | Гайка | 1 |
| 32 | 9218848 | Шланг в сборе | 1 |
| 32A | 4481618 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | A852233 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | J021025 | Болт с шайбой | 1 |
| 35 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 36 | 4190266 | Зажим (22X2) | 1 |
| 37 | 4280282 | Тройник | 1 |
| 38 | A590114 | Плоская шайба | 1 |
| 39 | 4202531 | Гайка | 1 |
| 44 | 4472830 | Адаптер | 2 |
| 47 | 4000855 | Зажим трубка | 2 |
| 48 | J020612 | Болт с шайбой | 2 |
| 48 | J260612 замена: J900612 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
