Шасси (укороченный) — HITACHI ZX130W-AMS

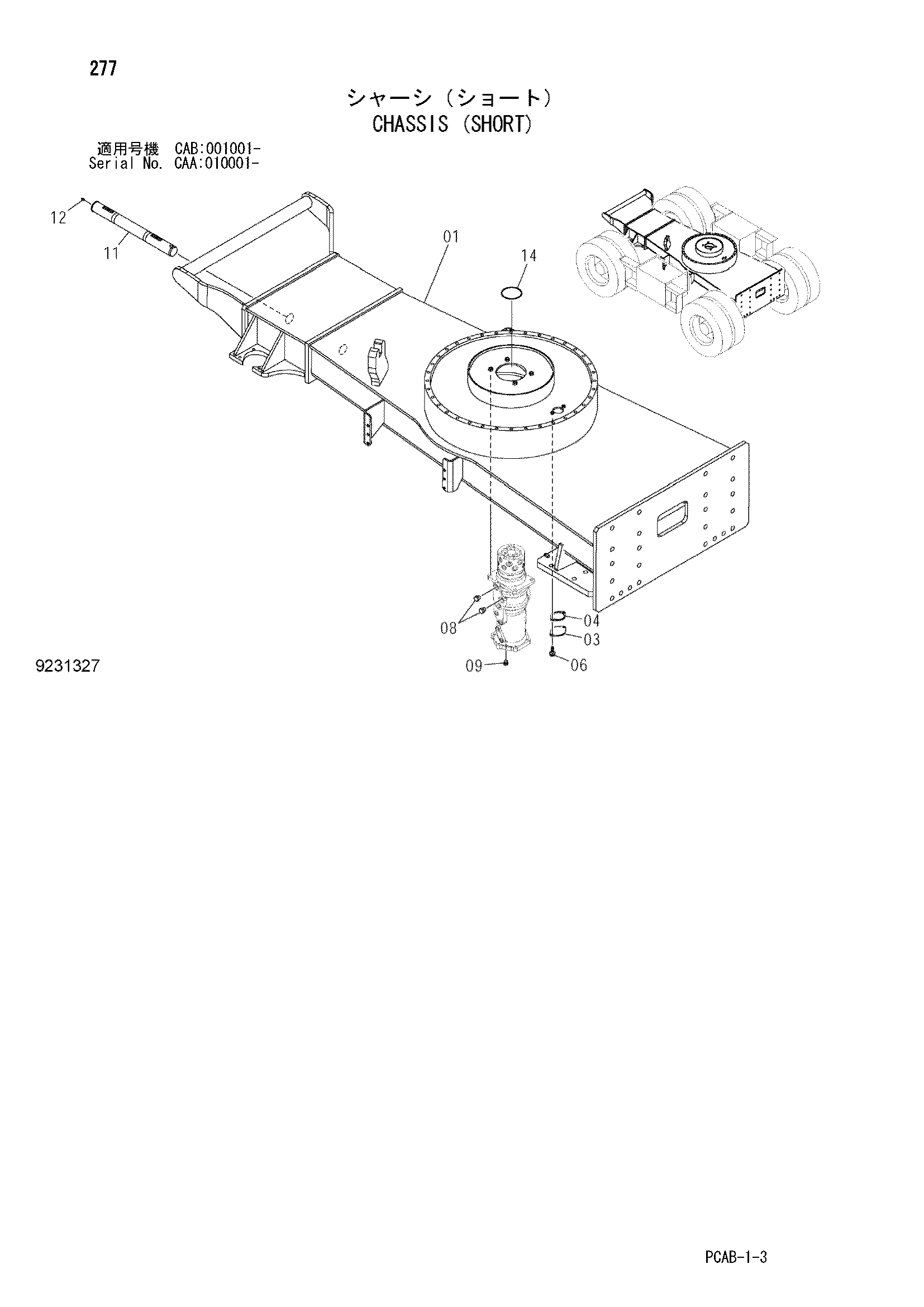

Заводская схема «Шасси (укороченный)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009117 | Рама шасси | 1 |
| 03 | 4128863 | Пластина | 1 |
| 04 | 4272297 | Манжета | 1 |
| 06 | J011030 | Болт с шайбой | 2 |
| 06 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 08 | A885004 | Пробка | 2 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A885003 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 3101203 | Палец | 1 |
| 12 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4620403 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
