Рукоять трубопроводы (гидромолот, гидроножницы) (2.52M рукоять) (3/4"x3/4") — HITACHI ZX130W-AMS

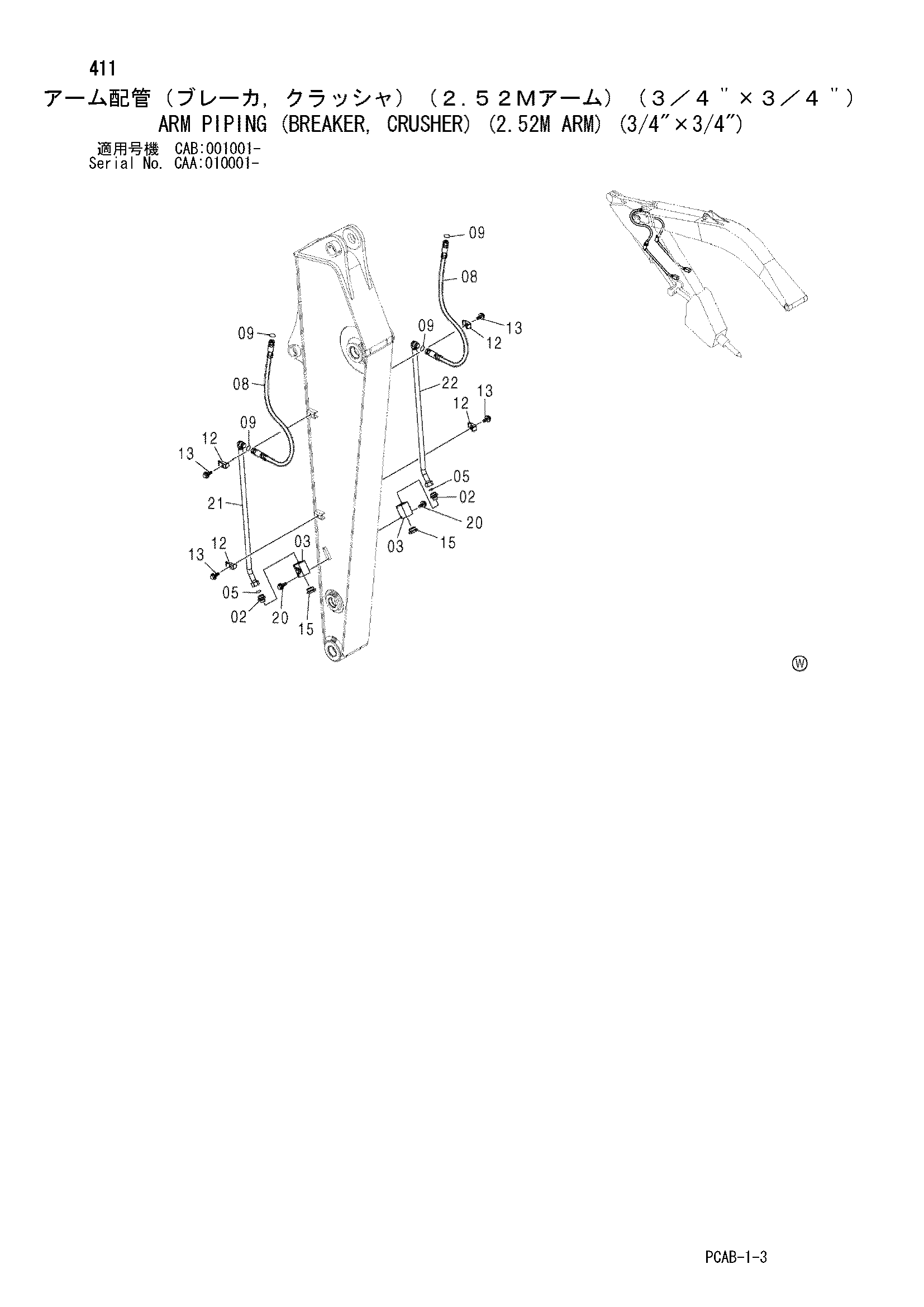

Заводская схема «Рукоять трубопроводы (гидромолот, гидроножницы) (2.52M рукоять) (3/4"x3/4")» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4303121 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J011260 | Болт с шайбой | 4 |
| 13 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J011080 | Болт с шайбой | 4 |
| 20 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 21 | 8083834 | Трубка | 1 |
| 22 | 8084096 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
