Аутригер трубопроводы (1-1) (верхняя платформа) — HITACHI ZX130W-AMS

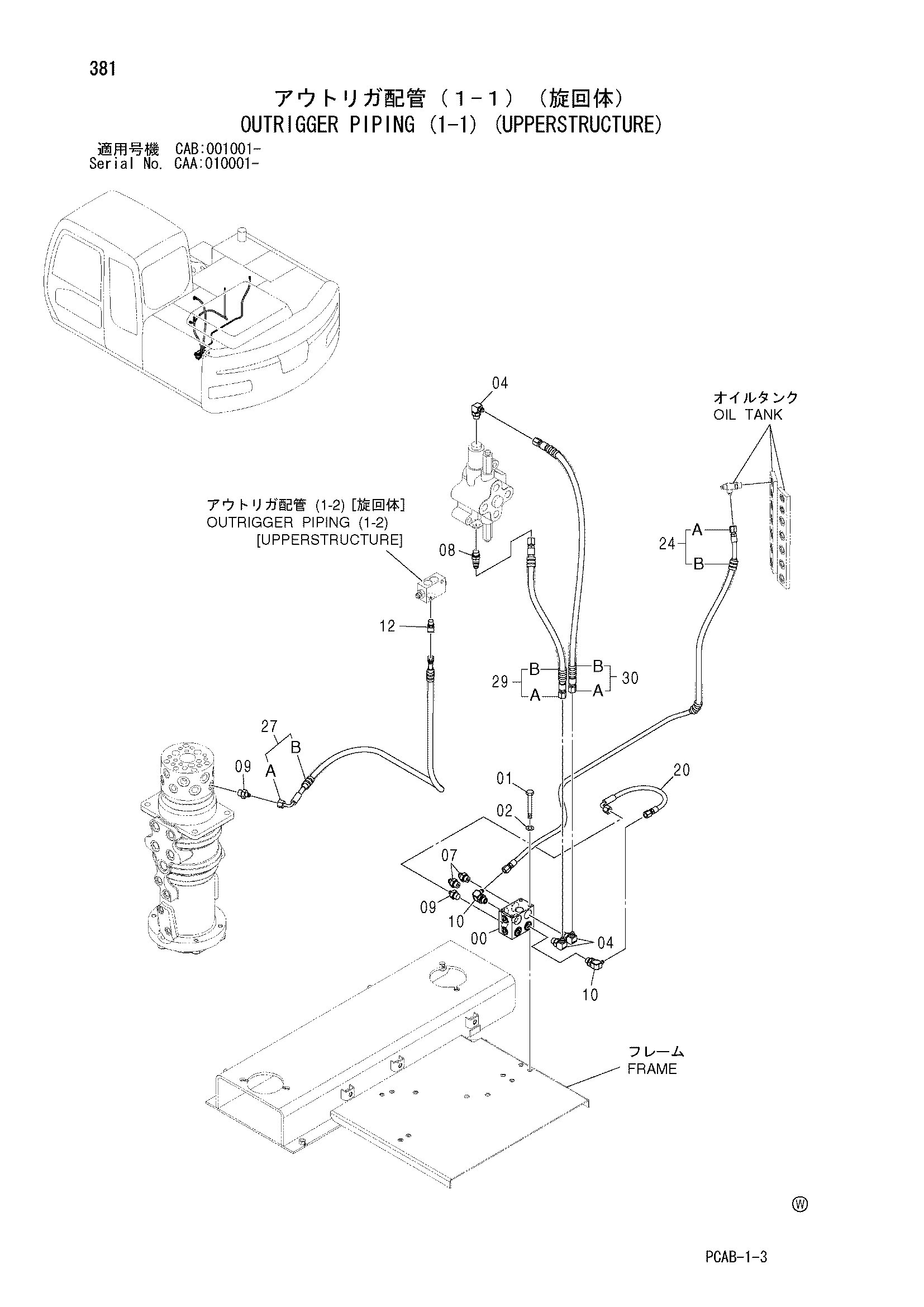

Заводская схема «Аутригер трубопроводы (1-1) (верхняя платформа)» для HITACHI ZX130W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470134 | Челночный клапан | 1 |
| 01 | J900890 | Болт | 4 |
| 02 | A590908 | Пружинная шайба | 4 |
| 04 | A852333 | Угловой штуцер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852233 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852132 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852332 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852222 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4470393 | Шланг | 1 |
| 24 | 9223663 | Шланг в сборе | 1 |
| 24A | 4489579 | Шланг (SD) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 27 | 9234574 | Шланг в сборе | 1 |
| 27A | 4613821 | Шланг (4) | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 29 | 9235609 | Шланг в сборе | 1 |
| 29A | 4480434 | Шланг (10) | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 9235610 | Шланг в сборе | 1 |
| 30A | 4480435 | Шланг (12) | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
