Электрооборудование — HITACHI ZX130LCN-3FHCME

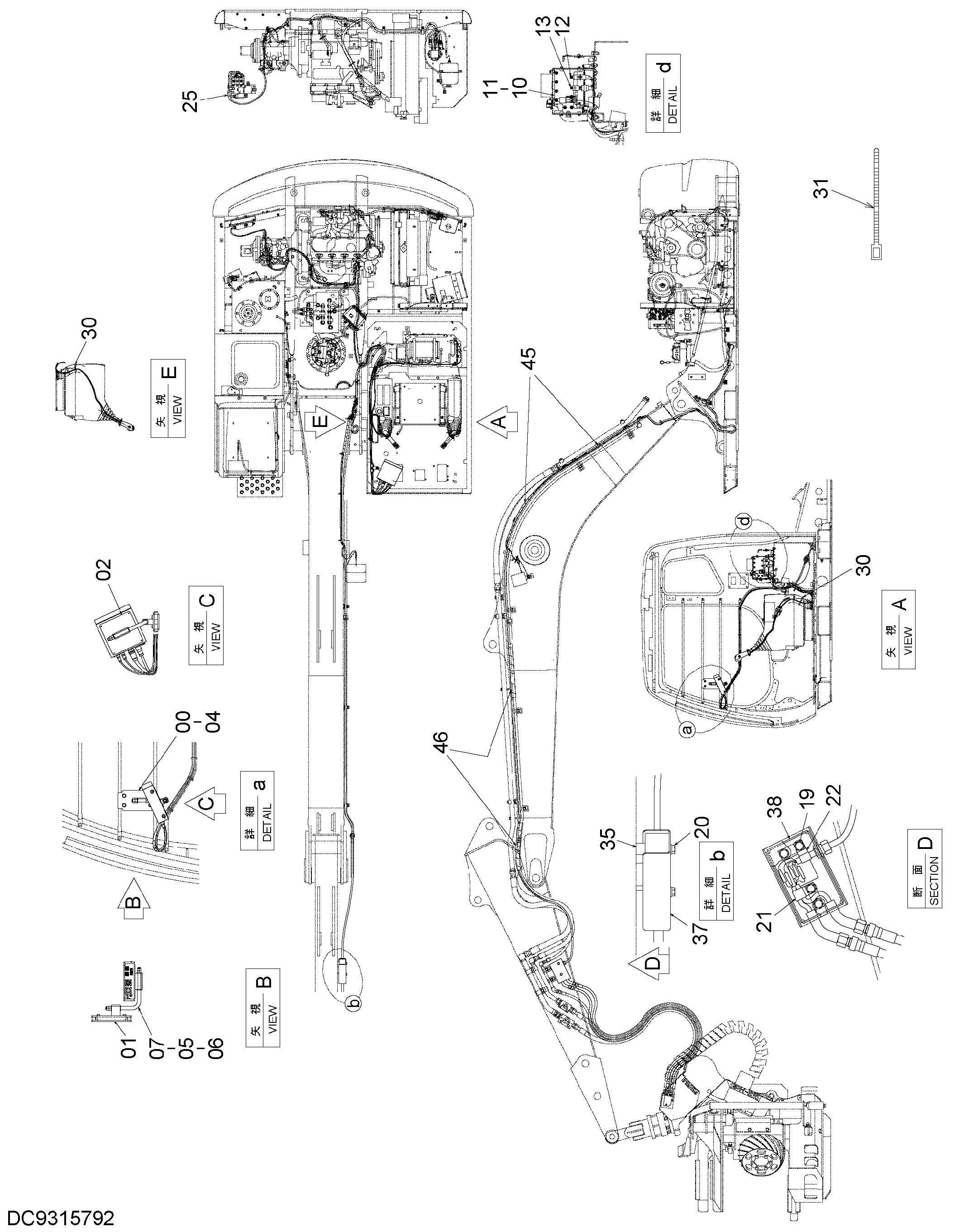

Заводская схема «Электрооборудование» для HITACHI ZX130LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9772270 | Кронштейн | 1 |
| 01 | 9772269 | Кронштейн | 1 |
| 02 | 9772271 | Кронштейн | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J950012 | Гайка | 4 |
| 06 | A590112 | Плоская шайба | 4 |
| 07 | YA00001554 | Стойка | 1 |
| 10 | 8122151 | Кронштейн | 1 |
| 11 | J260616 | Болт с шайбой | 4 |
| 11A | J900616 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | J460614 | Винт с шайбой | 1 |
| 13 | J460514 | Винт с шайбой | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271080 | Болт с шайбой | 2 |
| 20A | J901080 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4192018 | Зажим | 1 |
| 22 | 4190272 | Зажим | 1 |
| 25 | 4715252 | Жгут проводов | 1 |
| 30 | 4121859 | Ленточный зажим | 4 |
| 31 | 4055312 | Ленточный зажим | 30 |
| 35 | 4715842 | Седло винта | 2 |
| 37 | 4720255 | Крышка | 1 |
| 38 | 8123839 | Короб | 1 |
| 45 | 4327293 | Защитный кожух | 2 |
| 46 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
