Трубопроводы системы смазки (моноблочный стрела) — HITACHI ZX130LCN-3FHCME

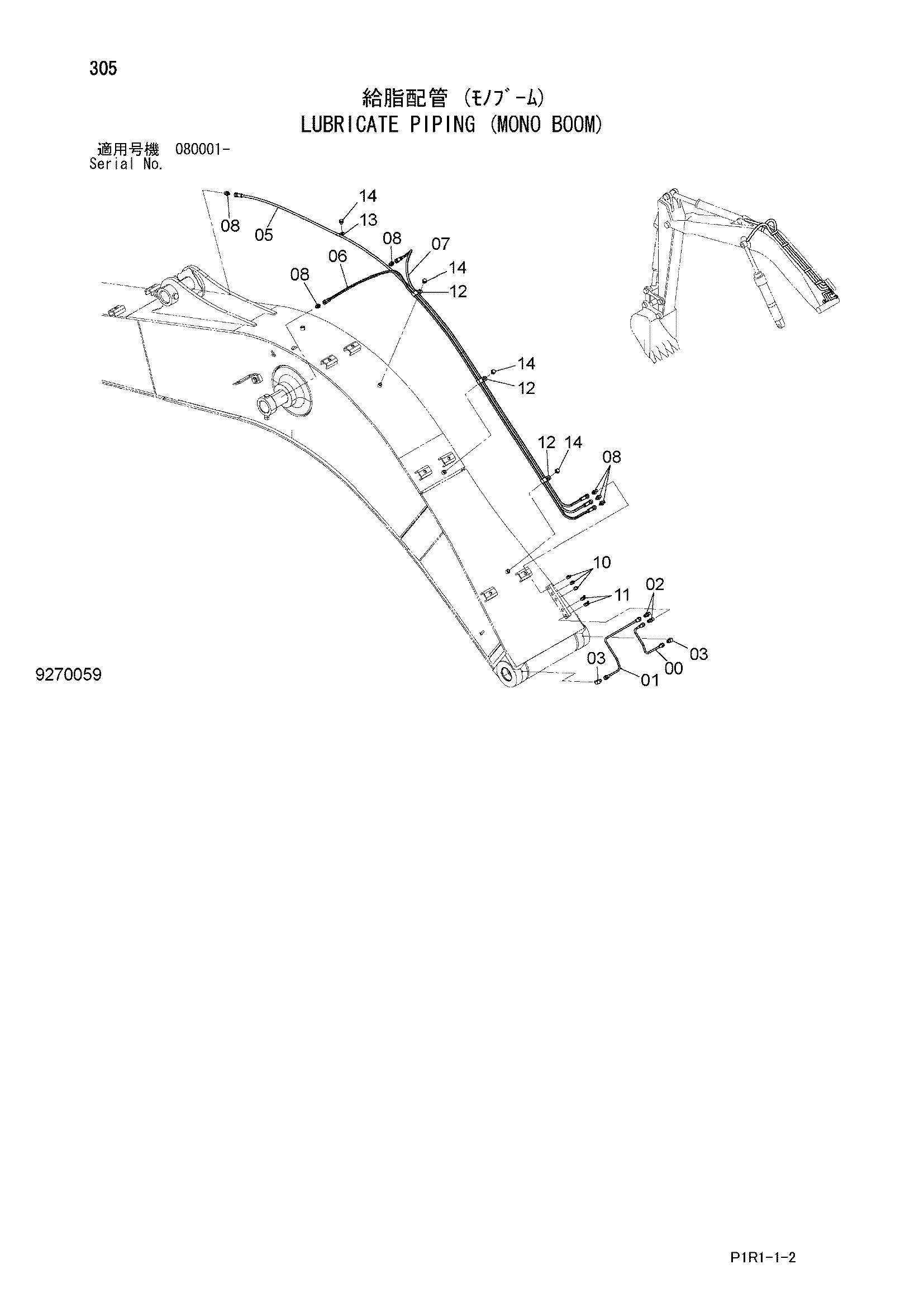

Заводская схема «Трубопроводы системы смазки (моноблочный стрела)» для HITACHI ZX130LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4361021 | Трубка | 1 |
| 01 | 4370492 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 05 | 4429017 | Пластиковый шланг | 1 |
| 06 | 4429016 | Пластиковый шланг | 1 |
| 07 | 4429018 | Пластиковый шланг | 1 |
| 08 | 4154651 | Адаптер | 6 |
| 10 | J75482 | Пресс-маслёнка | 3 |
| 11 | 4148896 | Пресс-маслёнка | 2 |
| 12 | 4252877 | Зажим | 3 |
| 13 | 4190261 | Зажим | 1 |
| 14 | J271016 | Болт с шайбой | 4 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
