2 Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX130LCN-3FHCME

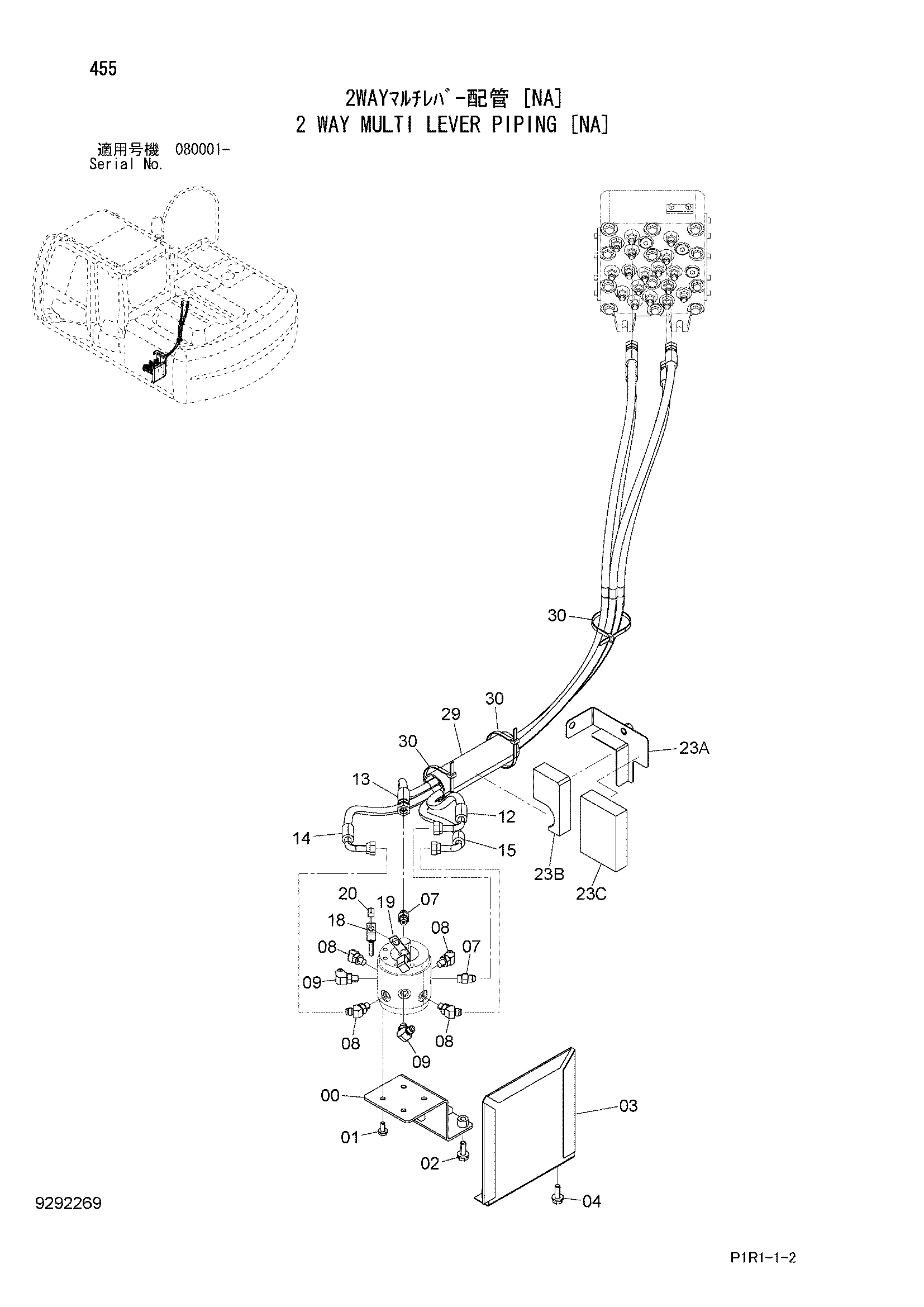

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX130LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 2 Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX130LCN-3FHCME](/catalog-drawings/9c/9c0ff021-4a5e-4c0e-a5ec-bce3f8984b10.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113993 | Кронштейн | 1 |
| 01 | J260820 | Болт с шайбой | 4 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 8084773 | Крышка | 1 |
| 04 | J271030 | Болт с шайбой | 2 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 07 | A852123 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852223 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4686094 | Шланг | 1 |
| 13 | 4686095 | Шланг | 1 |
| 14 | 4686096 | Шланг | 1 |
| 15 | 4686097 | Шланг | 1 |
| 18 | 9767321 | Кронштейн | 1 |
| 19 | 4665191 | Кронштейн | 1 |
| 20 | 4055311 | Ленточный зажим | 1 |
| 23 | 9770117 | Крышка | 1 |
| 23A | 8115817 | Крышка | 1 |
| 23B | 4690916 | Резиновая прокладка | 1 |
| 23C | 4690915 | Резиновая прокладка | 1 |
| 29 | 4461012 | Резиновая втулка | 1 |
| 30 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
