Гусеничная цепь вариоус <130LCN>[EU1] — HITACHI ZX130LCN-3FHCME
Заводская схема «Гусеничная цепь вариоус <130LCN>[EU1]» для HITACHI ZX130LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

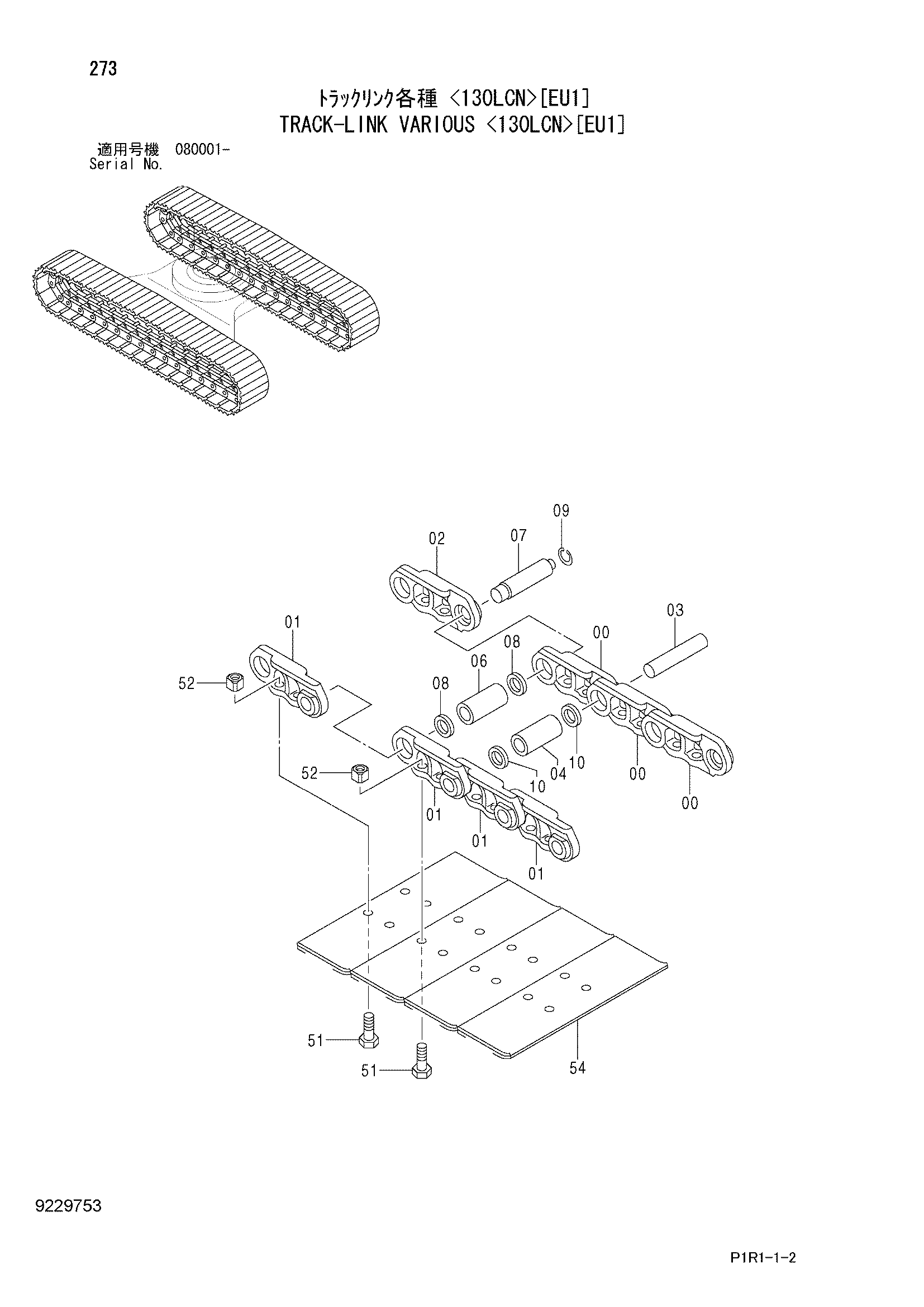

![Схема Гусеничная цепь вариоус <130LCN>[EU1] HITACHI ZX130LCN-3FHCME](/catalog-drawings/2f/2f9db6ae-4100-4f41-b361-c540566af394.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9229754 | Гусеничная цепь в сборе(500G) | 2 | |
| 9232799 | Гусеничная цепь в сборе(600G) | 2 | |
| 9232800 | Гусеничная цепь в сборе(700G) | 2 | |
| 9232801 | Гусеничная цепь в сборе(800G) | 2 | |
| 9232802 | Гусеничная цепь в сборе(510F) | 2 | |
| 00-10 | 9229755 | Гусеничная цепь в сборе | 1 |
| 00 | 1026945 | Гусеничная цепь B | 45 |
| 01 | 1026946 | Гусеничная цепь B | 46 |
| 02 | 4416241 | Гусеничная цепь M | 1 |
| 03 | 4416242 | Палец | 45 |
| 04 | 4344785 | Втулка | 45 |
| 06 | 4345599 | Соединительная втулка | 1 |
| 07 | 4416243 | Соединительный палец | 1 |
| 08 | 4416244 | Коллер | 2 |
| 09 | 4192665 | Кольцо | 1 |
| 10 | 4413807 | Уплотнение | 90 |
| 51 | 4345328 | Болт башмак(грунтозацеп) | 184 |
| 51 | 4358637 | Болт башмак(плоский) | 184 |
| 52 | 4253411 | Гайка | 184 |
| 54 | 2049347 | Башмак грунтозацеп(500G) | 46 |
| 54 | 2049561 | Башмак грунтозацеп(600G) | 46 |
| 54 | 2049563 | Башмак грунтозацеп(700G) | 46 |
| 54 | 2049564 | Башмак грунтозацеп(800G) | 46 |
| 54 | 1005357 | Башмак плоский(510F) | 46 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
