Основные гидролинии (2P-BOOM) — HITACHI ZX130LCN-3F-AMS

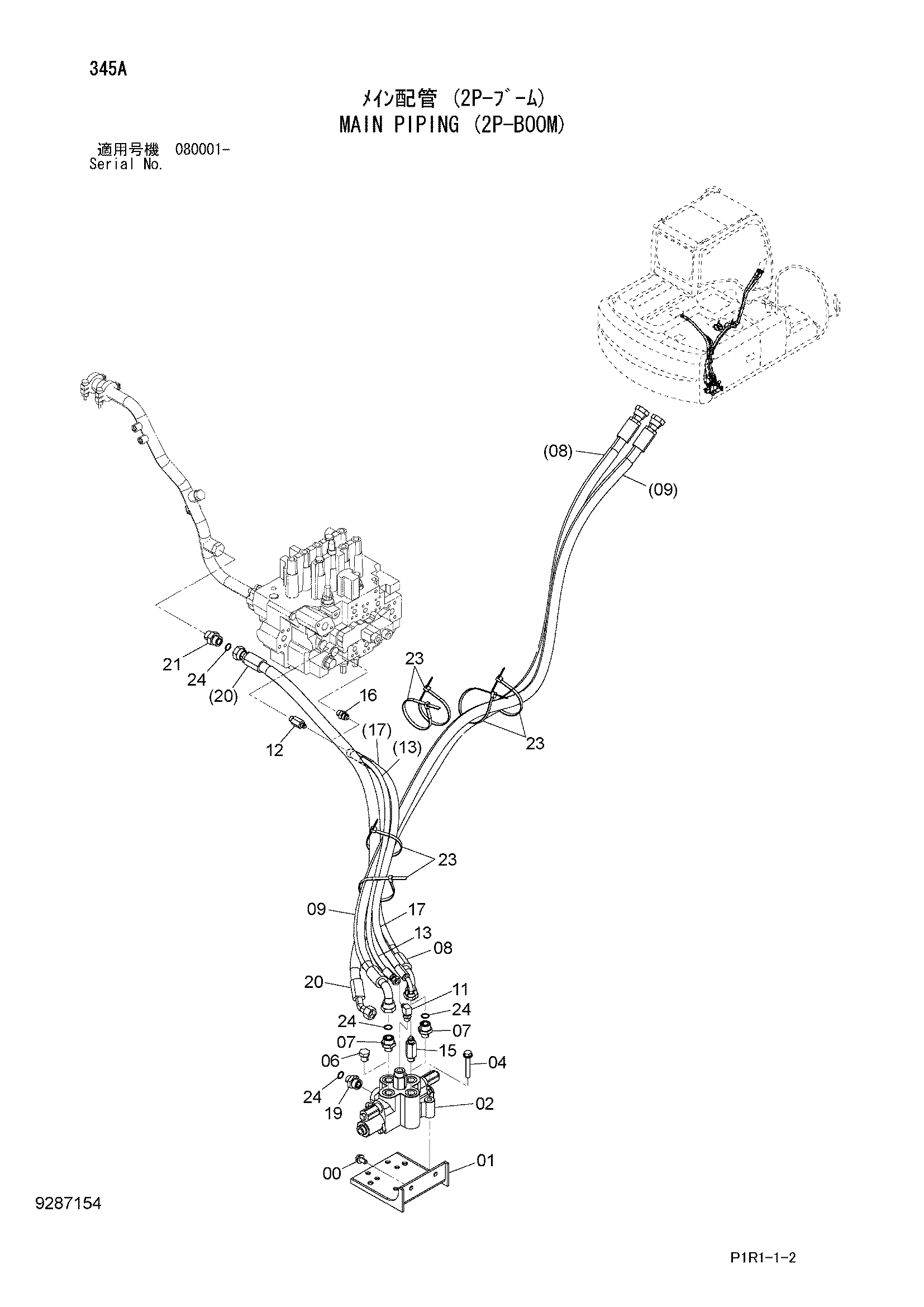

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX130LCN-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271225 | Болт с шайбой | 2 |
| 00A | J901225 | Болт | 1 |
| 00B | J222012 | Шайба | 1 |
| 01 | 8086630 | Кронштейн | 1 |
| 02 | 4478056 | Гидрораспределитель | 1 |
| 04 | J271280 | Болт с шайбой | 3 |
| 04A | J901280 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4174541 | Пробка | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4197530 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 9287108 | Шланг в сборе | 1 |
| 08A | 4680203 | Шланг | 1 |
| 08B | 4327294 | Защитный кожух | 8 |
| 09 | 9287093 | Шланг в сборе | 1 |
| 09A | 4680197 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 8 |
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4276965 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9234756 | Шланг в сборе | 1 |
| 13A | 4613984 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 15 | 4325980 | Адаптер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | A852134 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9234757 | Шланг в сборе | 1 |
| 17A | 4613986 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 3 |
| 19 | A853146 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 9287090 | Шланг в сборе | 1 |
| 20A | 4680196 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 5 |
| 21 | A853166 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4121859 | Ленточный зажим | 6 |
| 24 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
