Пилотные гидролинии (D-2) — HITACHI ZX130LCN-3F-AMS

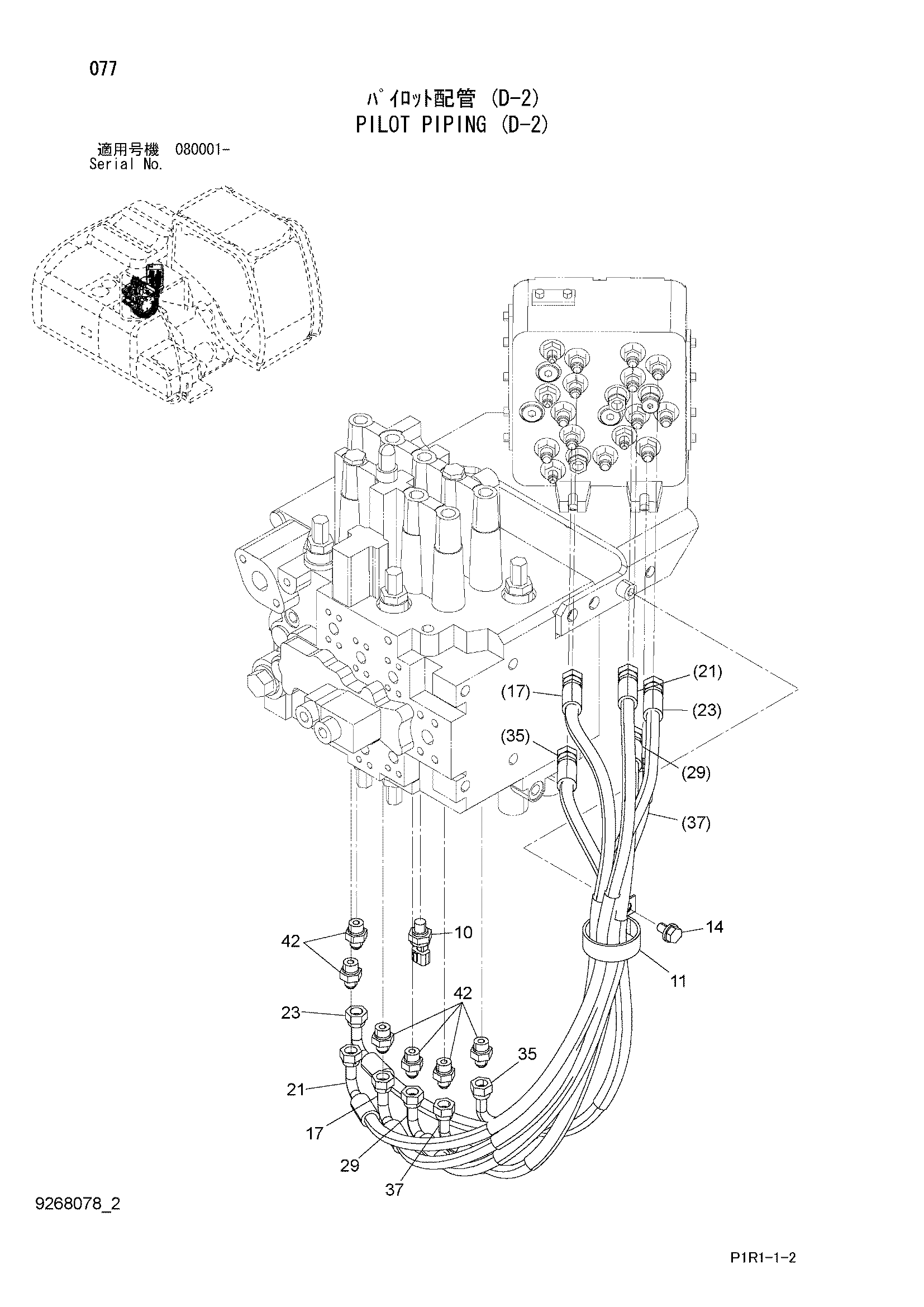

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX130LCN-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4436535 | Датчик давления | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4193816 | Зажим | 1 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 9293423 | Шланг в сборе | 1 |
| 17A | 4659381 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 21 | 9293424 | Шланг в сборе | 1 |
| 21A | 4659384 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 23 | 9293425 | Шланг в сборе | 1 |
| 23A | 4423869 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 29 | 9293426 | Шланг в сборе | 1 |
| 29A | 4664442 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 35 | 9293427 | Шланг в сборе | 1 |
| 35A | 4488625 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 1 |
| 37 | 9293432 | Шланг в сборе | 1 |
| 37A | 4659389 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 1 |
| 42 | A852133 | Адаптер | 6 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
