Обратные трубопроводы (1) — HITACHI ZX130LCN-3F-AMS

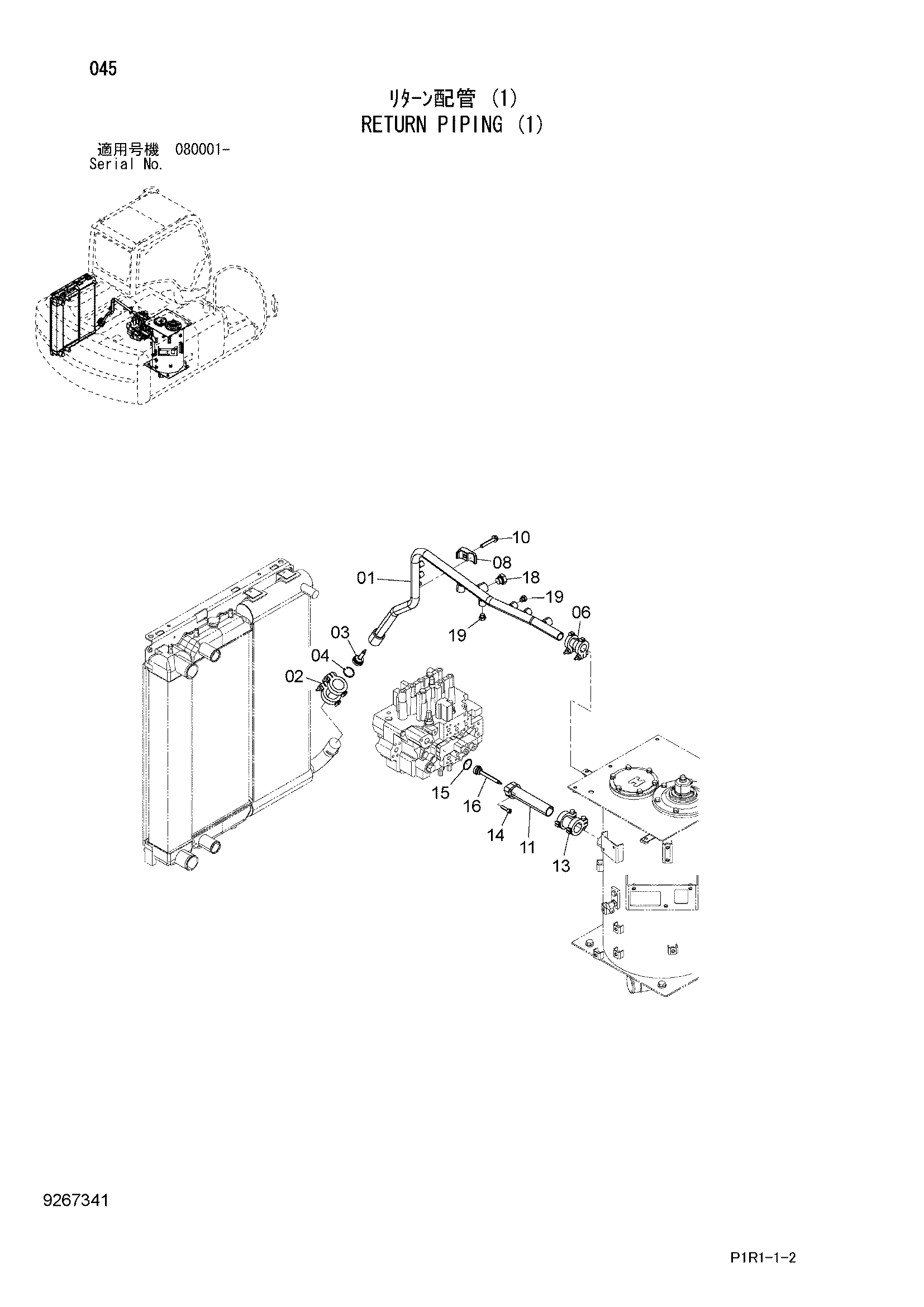

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX130LCN-3F-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8107520 | Обратная трубка | 1 |
| 02 | 4067834 | Муфта | 1 |
| 02A | 4196260 | Уплотнение кольцо | 2 |
| 03 | 4276584 | Клапан | 1 |
| 04 | 991718 | Стопорное кольцо | 1 |
| 06 | 4071213 | Муфта | 1 |
| 06A | 4196258 | Уплотнение кольцо | 2 |
| 08 | 4190127 | Хомут трубки | 1 |
| 10 | J271275 | Болт с шайбой | 1 |
| 10A | J901275 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 8064356 | Обратная трубка | 1 |
| 13 | 4069801 | Муфта | 1 |
| 13A | 4196259 | Уплотнение кольцо | 2 |
| 14 | J781040 | Болт с внутренним шестигранником | 2 |
| 15 | A811040 | Уплотнительное кольцо | 1 |
| 16 | 4266481 | Клапан | 1 |
| 18 | A885006 | Пробка | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A885003 | Пробка | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX130LCN-3F-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
